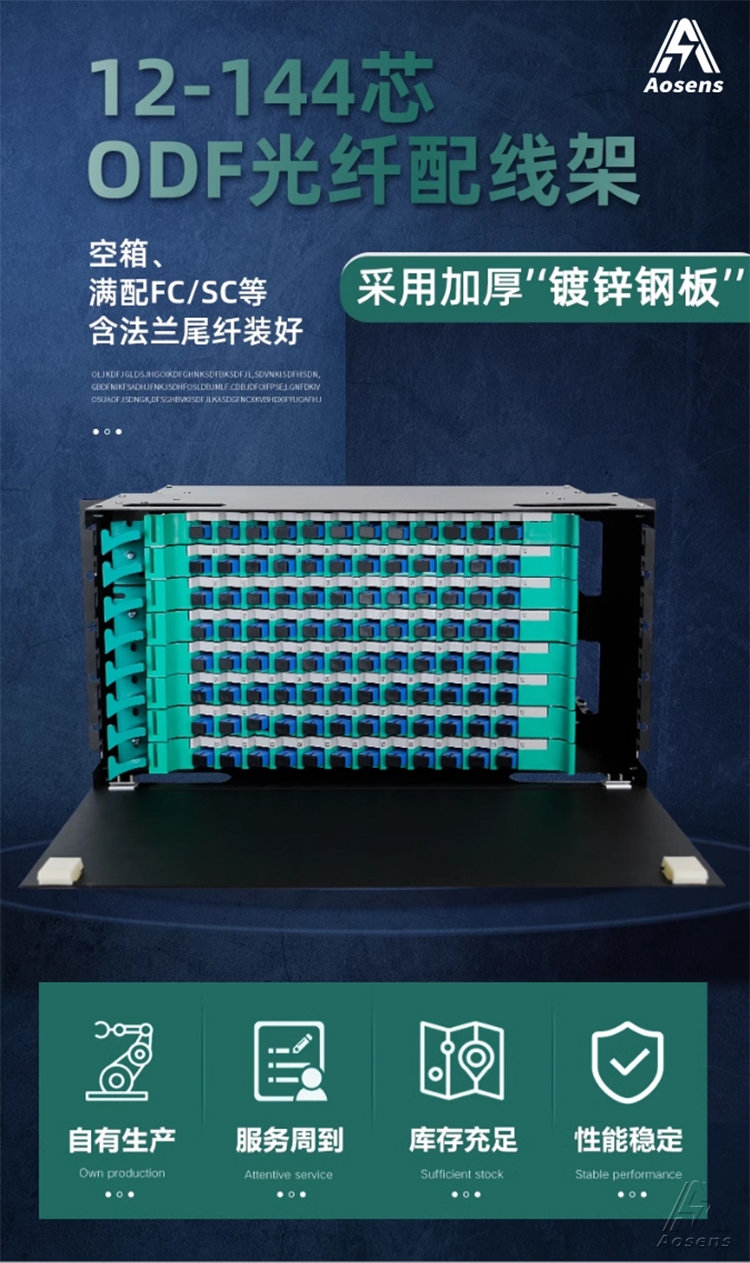

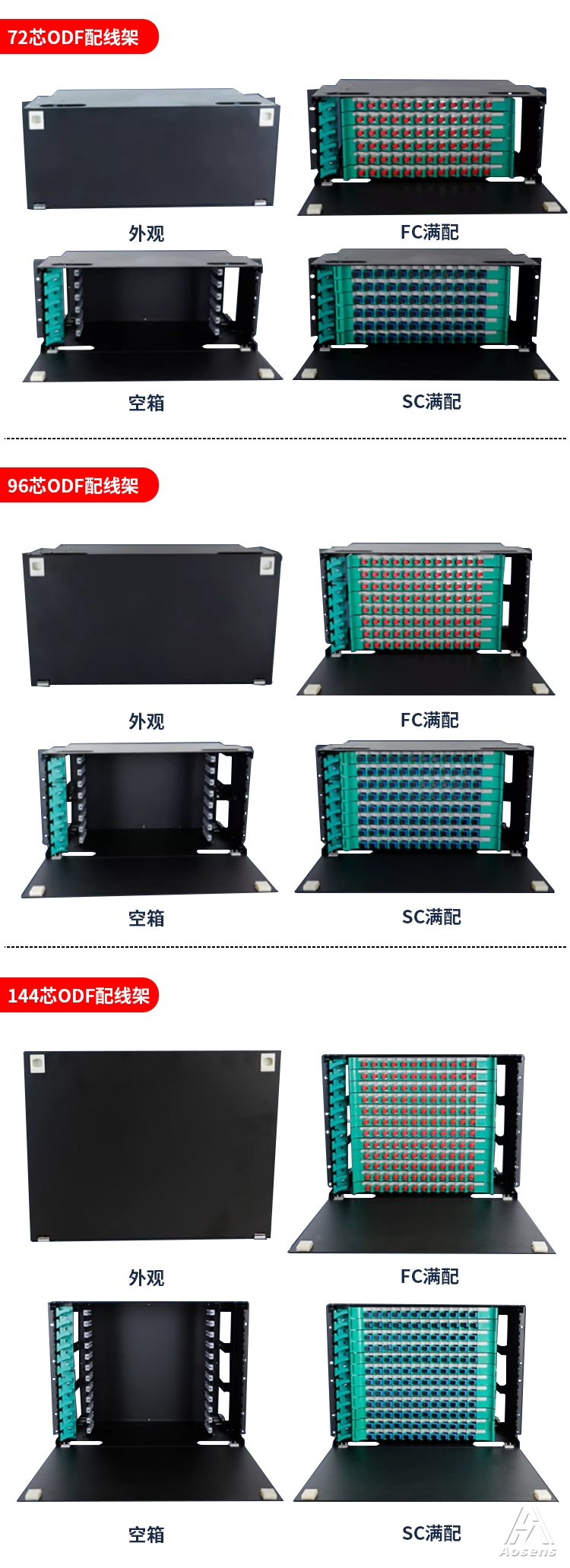

ODF(Optical Distribution Frame)光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能、光缆终接功能、调线功能，是信息机房中不可或缺的部分。ODF光纤配线架适用于各种类型的光纤连接器，通用性强；结构紧凑，可容纳大量的光纤连接器；易于安装和维护，方便对光缆进行端接和跳接；具有高密度、高可靠性、易管理等特点。ODF光纤配线架采用模块化设计，便于安装和维护，同时还提供了多种规格和接口类型，满足不同网络需求。使用ODF光纤配线架可以有效降低传输损耗，提高网络传输速度和稳定性，提供网络管理、监控和故障排除等功能。ODF配线架的应用场景主要包括室内大楼布线、IDC数据机房布线、联通移动机房、电信机房以及通用所有弱电通信机房。奥盛电信级ODF光纤配线架单元系列：满配12芯、24芯、48芯、96芯、144芯、192芯
ODF单元箱功能
1.固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
2.容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
3.调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器
与连接器应能够灵活插拔；光路可进行自由调配和测试。
4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
ODF结构：
1、组成：由外壳、支撑架、集纤盘、固定装置及光纤接头保护件组成：
2、外壳：外壳方便开启，便于安装。
3、支撑架：内部结构的主体，用于内部结构的支撑；
4、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
5、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
6、接头防护：光纤接头的保护采用热收缩保护管。
ODF特点：

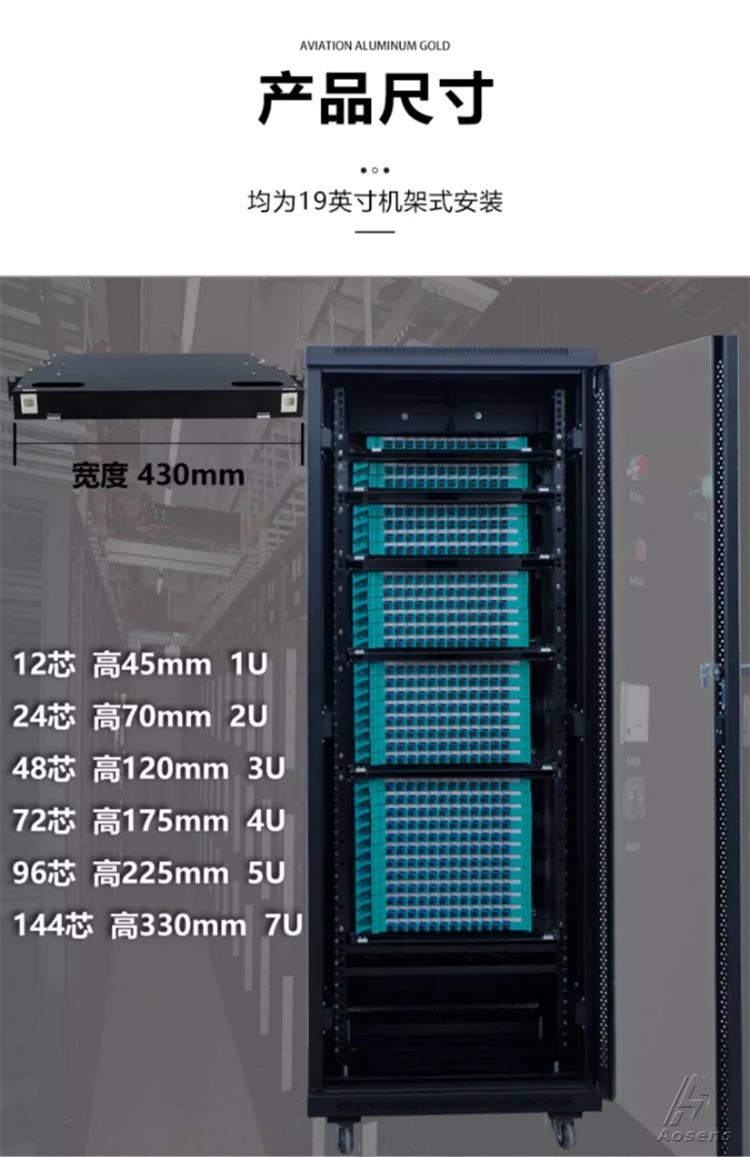

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。

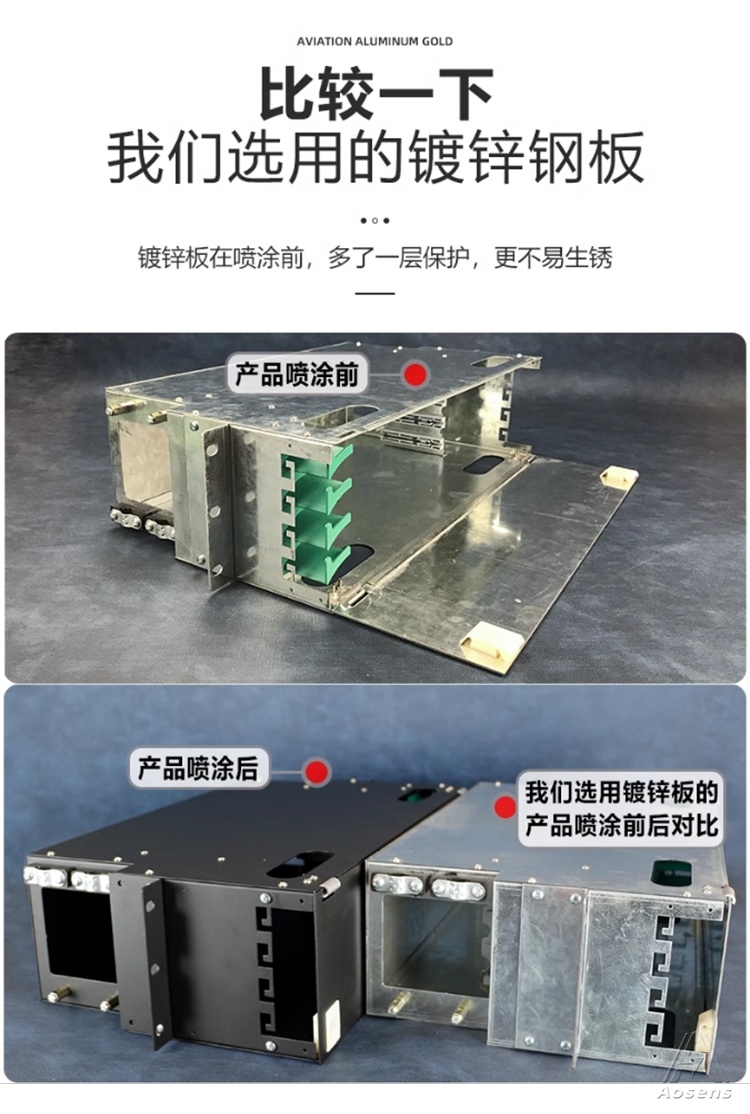

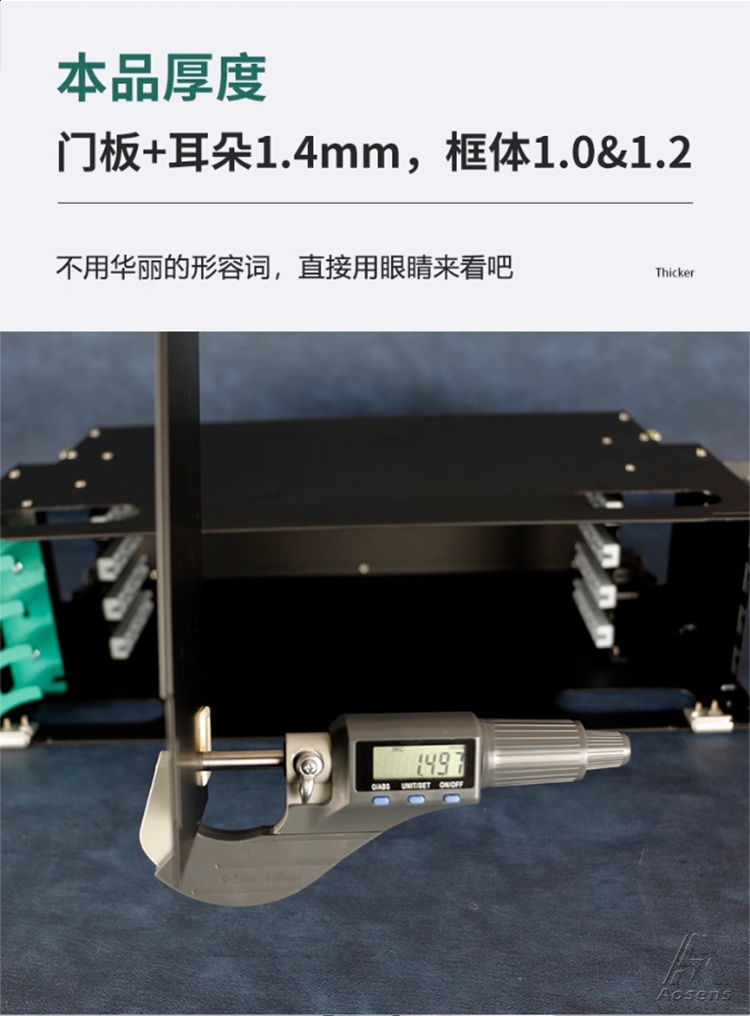

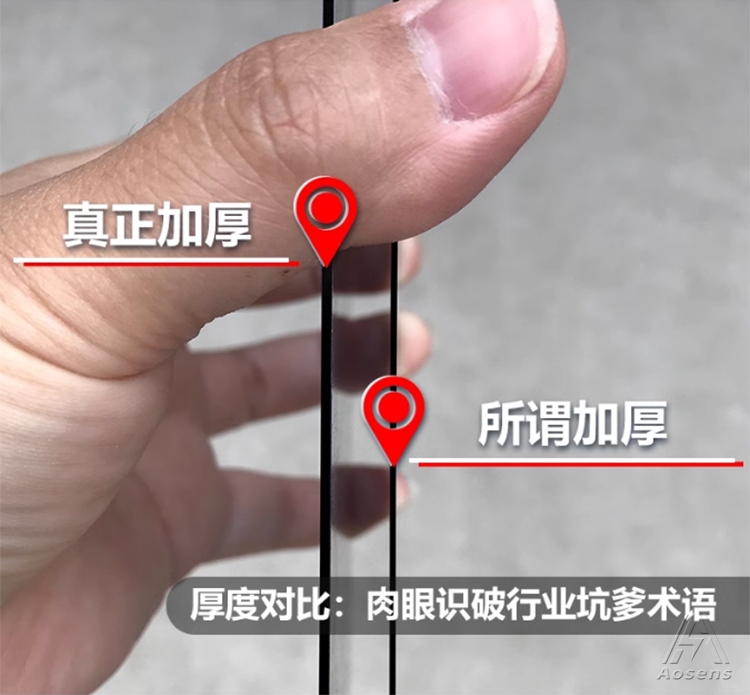

2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料
材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。
具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存
储和保护功能等。
4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经
光缆盘绕架引入分配盒；

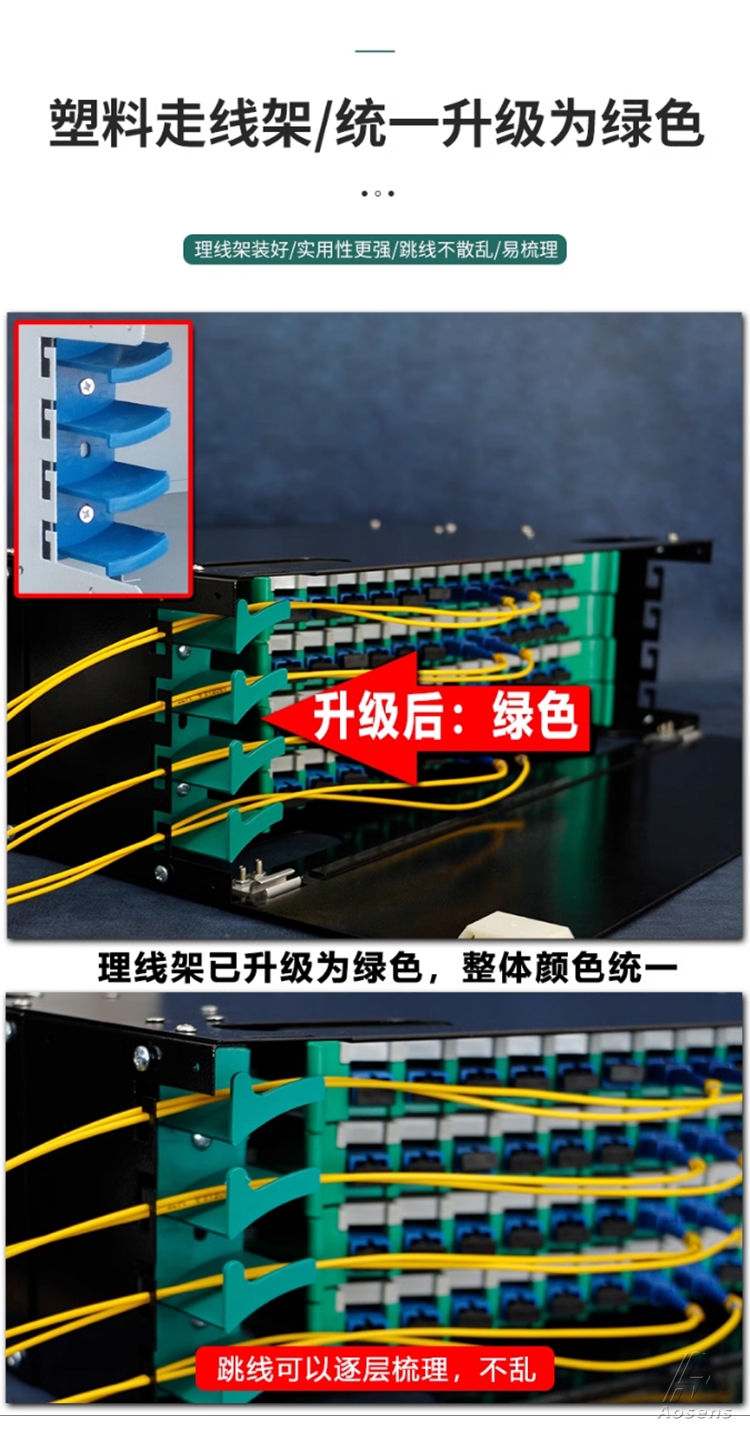

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；
6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
7.可适用于FC、SC、LC、ST四种适配器。
8.可适用于带状、束状、非带状光缆。
工作环境：
工作温度：-10℃～+40℃
环境温度：－40℃～+60℃
贮存温度：-25℃～+55℃
相对湿度：≤85%（+30℃）
大气压力：70Kpa～106Kpa

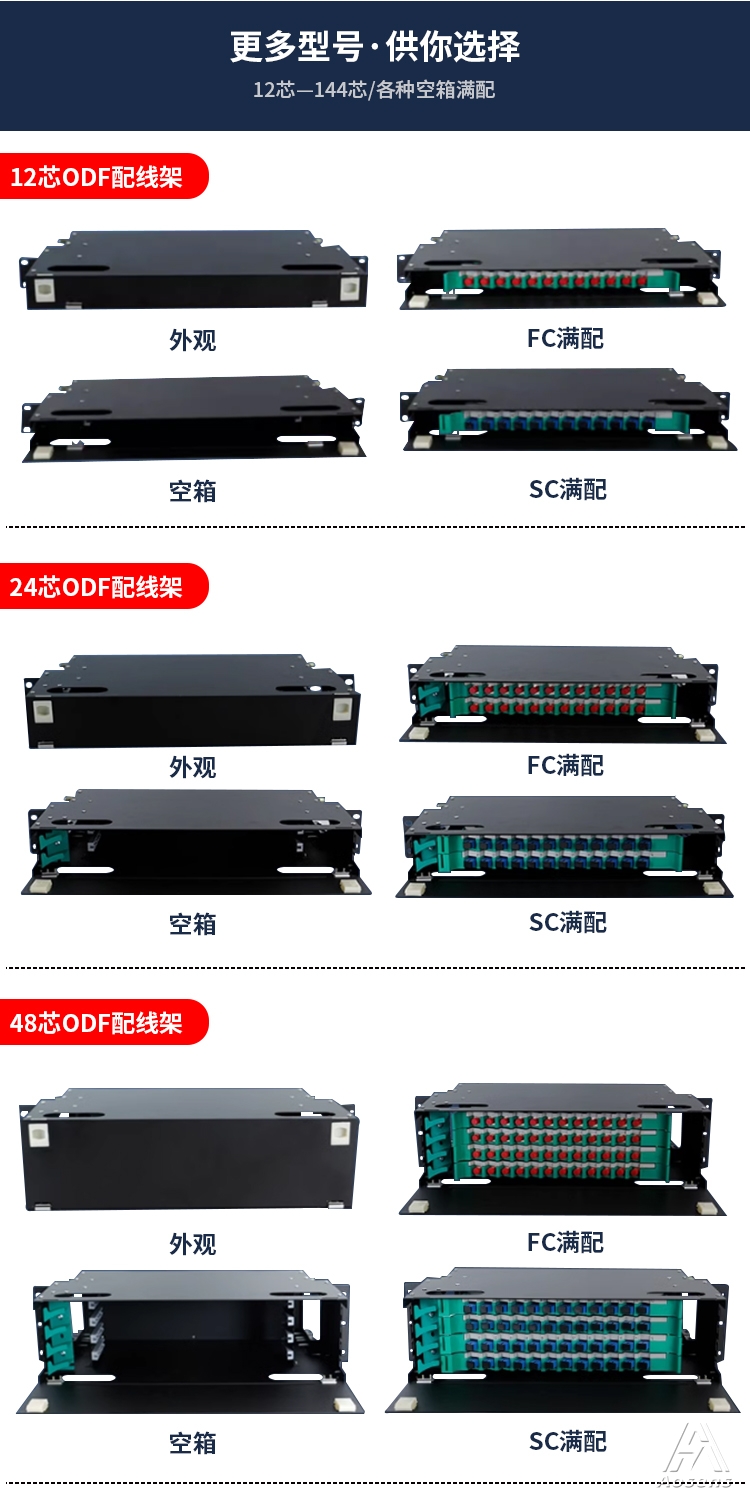

关于Aosens奥盛ODF光纤配线架的型号说明：
AS-ODF-FC48（奥盛ODF 光纤配线架 48芯FC光纤满配）；
AS-ODF-LC72（奥盛ODF 光纤配线架 72芯LC光纤满配） ;
AS-ODF-SC96（奥盛ODF 光纤配线架 96芯SC光纤满配）
示意：ODF-指光纤配线架,48-代表满配芯数
