AS-670HD 奥盛VGA HDMI延长器投影机HDBaseT发射转网线传输桌面插座

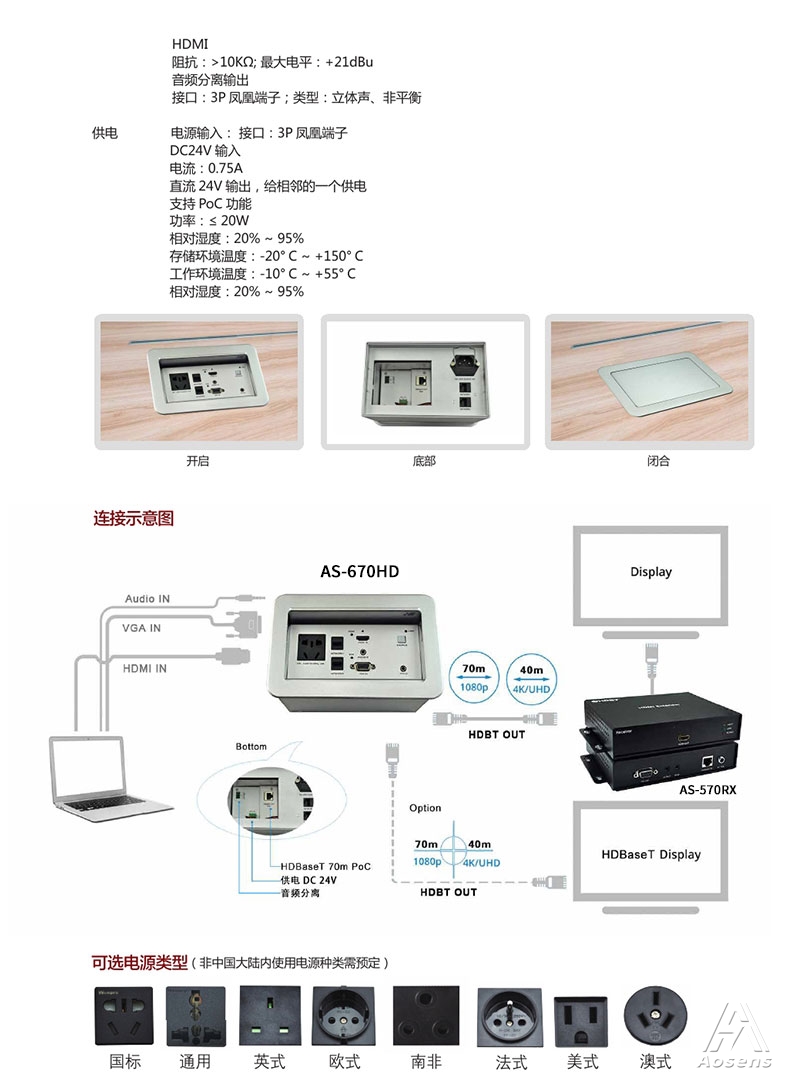

       AS-ZH-670HD 可藏式接线盒是一款带高清转换及长距离传输的适合桌面安装的滑盖式接线盒，它上端连接的 VGA、音频、HDMI 信号可通过单根6 类网线输出高清视频信号、音频信号、传输距离 70M，安装布线便利；

    AS-ZH-670HD 采用了全数字式零压缩技术，实现了视频图像点对点以及音频的完美传输。最高支持 1920x1080P 60Hz 信号；支持HDCP 解码（选配），可接蓝光播放器，具有高可靠性和卓越的高分辨率图像性能。

产品参数：

产品尺寸

 面板:    199mm*129mm R=16mm

 开孔：  191mm*121mm R=12mm

视频

输入：1路HDMI、1路VGA信号、1路与VGA信号同步音频信号

输入连接器类型：19针A型母头HDMI、 HD-15 VGA、 3.5mm立体声插孔

输出：1路HDBaseT信号、1路解嵌音频信号

输出连接器类型：RJ45/8（HDBaseT信号）   3P接线端子（解嵌音频信号）

传输协议：HDBaseT 标准协议

 音频

频率响应：20 Hz ~ 20 kHz; 共态抑制比（CMRR）：（CMRR）>75dB @: 20 Hz ~ 20 kHz

阻抗：>10KΩ

最大电平：+21dBu

信噪比:>75dB @: 20 Hz ~ 20 kHz

音频类型：立体声、非平衡

常规

符合标准：HDMI1.4版本   HDCP2.0版本

传输距离：70米（1080P信号）   40米（4K 30 Hz ）

频带宽：10.2Gbps

电源:100 ~ 240V（内置24V转换器） 带PoC功能

功率：≤ 20W

工作温度：-10° C ~ +55° C

相对湿度:20% ~ 95%

特点：

★通过单根6 类网线输出高清视频信号、音频信号、1080P信号 70M传输（4K信号40米传输）；

★支持1920*1200  1080P 60Hz  4K 30Hz信号传输, YCbCr 4:2:0；

★输入支持：VGA+Audio、HDMI信号；

★HDBaseT标准协议；

★支持HDMI1.4版本；HDCP2.0版本；

★支持远程供电（PoC）功能；

★支持手动切换及后入先出自动切换两种模式；

★支持HDCP保护协议，支持EDID管理及DDC通道；

★具有音频解嵌功能（3P端子输出）。
