AS-WP272HD 奥盛VGA HDMI延长器投影机HDBaseT发射转网线传输多媒体面板

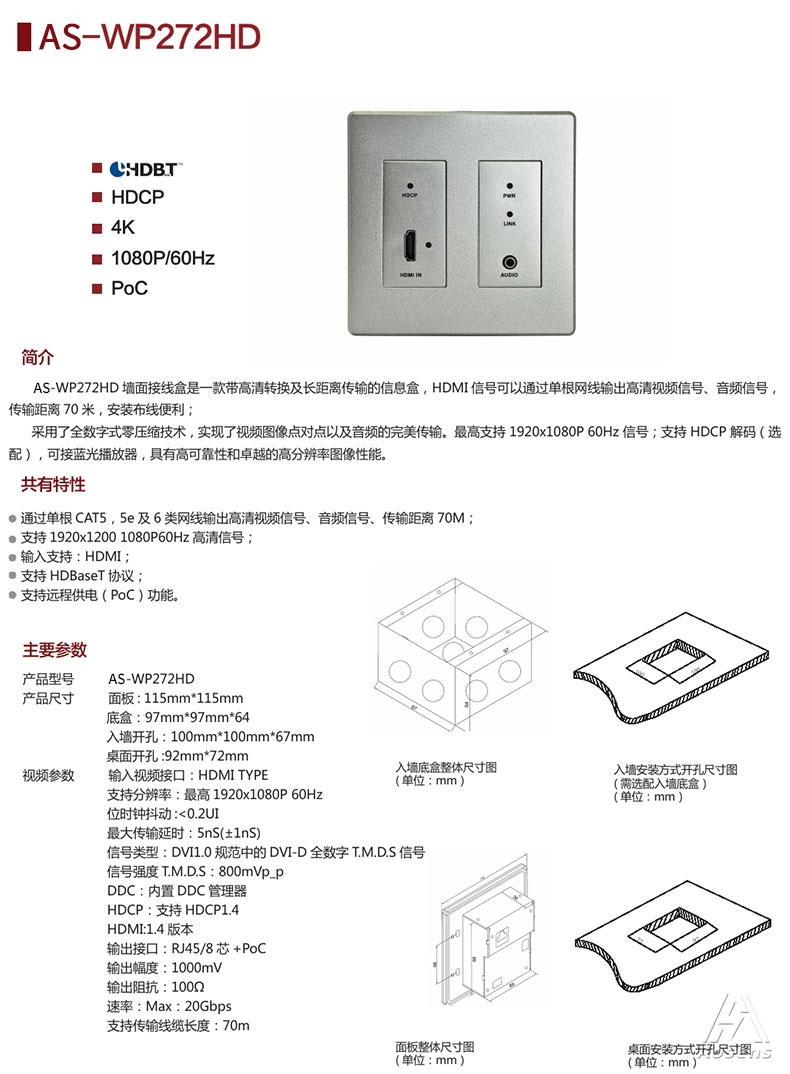

     AS-WP272HD墙面接线盒是一款带高清转换及长距离传输的信息盒，HDMI信号可以通过单根网线输出高清视频信号、音频信号，传输距离70米，安装布线便利；

    采用了全数字式零压缩技术，实现了视频图像点对点以及音频的完美传输。最高支持 1920x1080P 60Hz 信号；支持 HDCP 解码（选配），可接蓝光播放器，具有高可靠性和卓越的高分辨率图像性能。

 产品尺寸

          面板:   115mm*115mm

          入墙开孔： 100mm*100mm*67mm

          桌面开孔 :92mm*72mm*39mm

视频参数

          输入视频接口：HDMI TYPE

          支持分辨率：最高1920x1080P 60Hz

          位时钟抖动:<0.2UI

          最大传输延时：5nS(±1nS)

          信号类型：DVI1.0规范中的DVI-D全数字T.M.D.S信号

          信号强度T.M.D.S：800mVp_p

          DDC：内置DDC管理器

          HDCP：支持HDCP1.4

          HDMI:1.4版本

          输出接口：RJ45/8芯+PoC

          输出幅度：1000mV

          输出阻抗：100Ω

          速率：Max:20Gbps

          支持传输线缆长度：70m

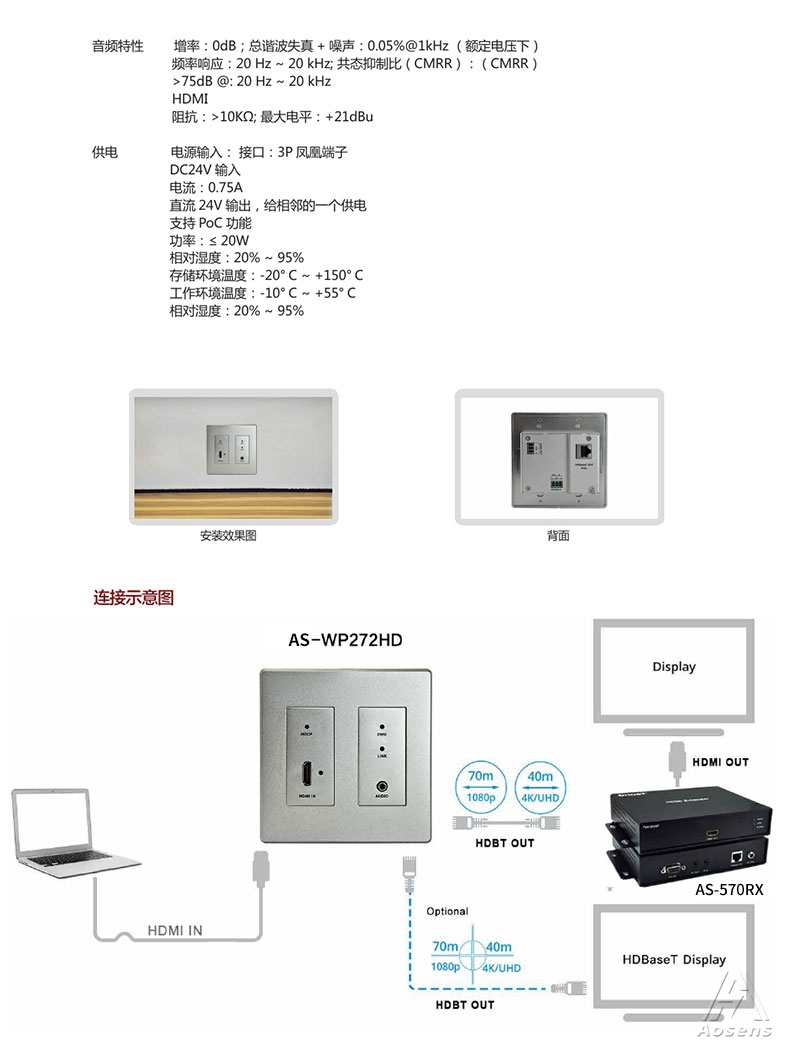

音频特性

增率：0dB；总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）

频率响应：20 Hz ~ 20 kHz; 共态抑制比（CMRR）：（CMRR）

>75dB @: 20 Hz ~ 20 kHz

          HDMI

          阻抗：>10KΩ; 最大电平：+21dBu

规格

 电源输入： 接口：3P凤凰端子

           DC24V输入

           电流：0.75A

           直流24V输出，给相邻的一个供电

           支持PoC功能

           功率：≤20W

           相对湿度：20% ~ 95%

           存储环境温度：-20°C ~ +150°C

            工作环境温度：-10°C ~ +55°C

            相对湿度：20% ~ 95%

特点

 ★通过单根CAT5，5e及6类网线输出高清视频信号、音频信号、传输距离70M；

★支持1920x1200 1080P60Hz高清信号；

★输入支持：HDMI；

★支持HDBaseT协议；

★支持远程供电（PoC）功能

   CCC 认证编号：2018010201084399

   CE 认证编号：N° VTUPV-269/2011ZAHR

   ROHS 认证编号：W02171017304C
