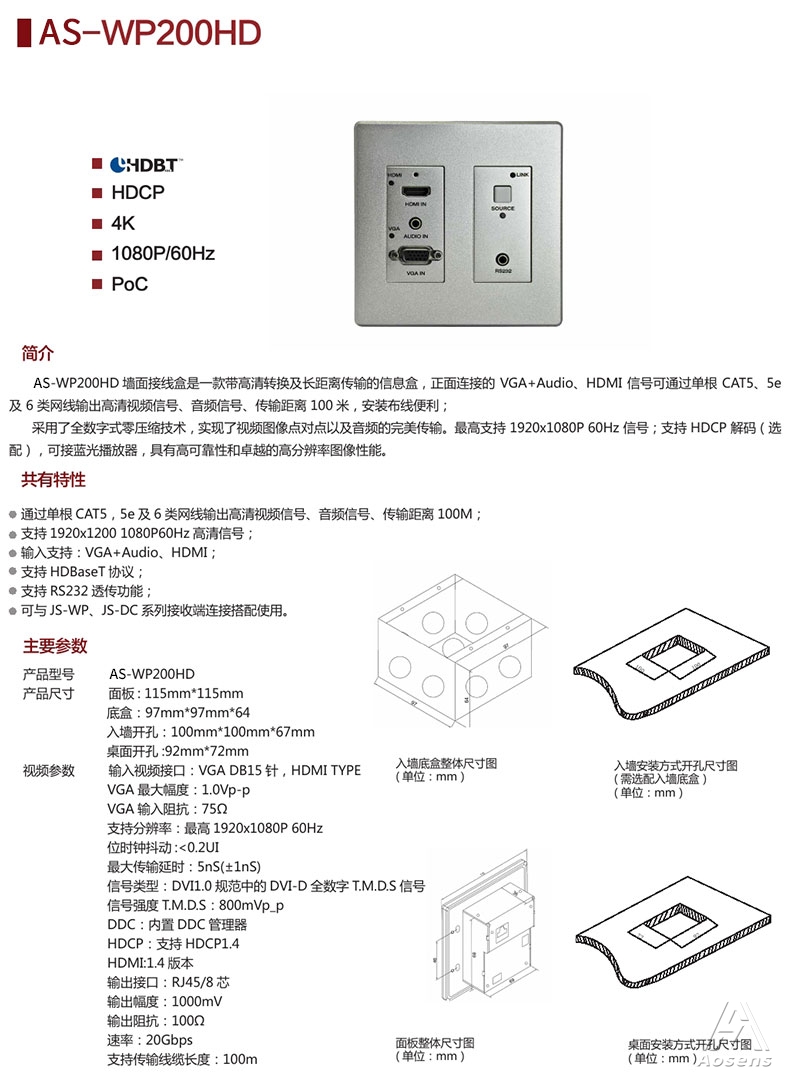

简介
AS-WP200HD 墙面接线盒是一款带高清转换及长距离传输的信息盒，正面连接的 VGA+Audio、HDMI 信号可通过单根 CAT5、5e
及 6 类网线输出高清视频信号、音频信号、传输距离 100 米，安装布线便利；
采用了全数字式零压缩技术，实现了视频图像点对点以及音频的完美传输。最高支持 1920x1080P 60Hz 信号；支持 HDCP 解码（选
配），可接蓝光播放器，具有高可靠性和卓越的高分辨率图像性能。
通过单根 CAT5，5e 及 6 类网线输出高清视频信号、音频信号、传输距离 100M；
支持 1920x1200 1080P60Hz 高清信号；
输入支持：VGA+Audio、HDMI；
支持 HDBaseT 协议；
支持 RS232 透传功能；
可与 JS-WP、JS-DC 系列接收端连接搭配使用。
产品型号 JS-WP200HD
产品尺寸 面板 : 115mm*115mm
底盒：97mm*97mm*64
入墙开孔：100mm*100mm*67mm
桌面开孔 :92mm*72mm
视频参数 输入视频接口：VGA DB15 针，HDMI TYPE
VGA 最大幅度：1.0Vp-p
VGA 输入阻抗：75Ω
支持分辨率：最高 1920x1080P 60Hz
位时钟抖动 :<0.2UI
最大传输延时：5nS(±1nS)
信号类型：DVI1.0 规范中的 DVI-D 全数字 T.M.D.S 信号
信号强度 T.M.D.S：800mVp_p
DDC：内置 DDC 管理器
HDCP：支持 HDCP1.4
HDMI:1.4 版本
输出接口：RJ45/8 芯
输出幅度：1000mV
输出阻抗：100Ω
速率：20Gbps
支持传输线缆长度：100m

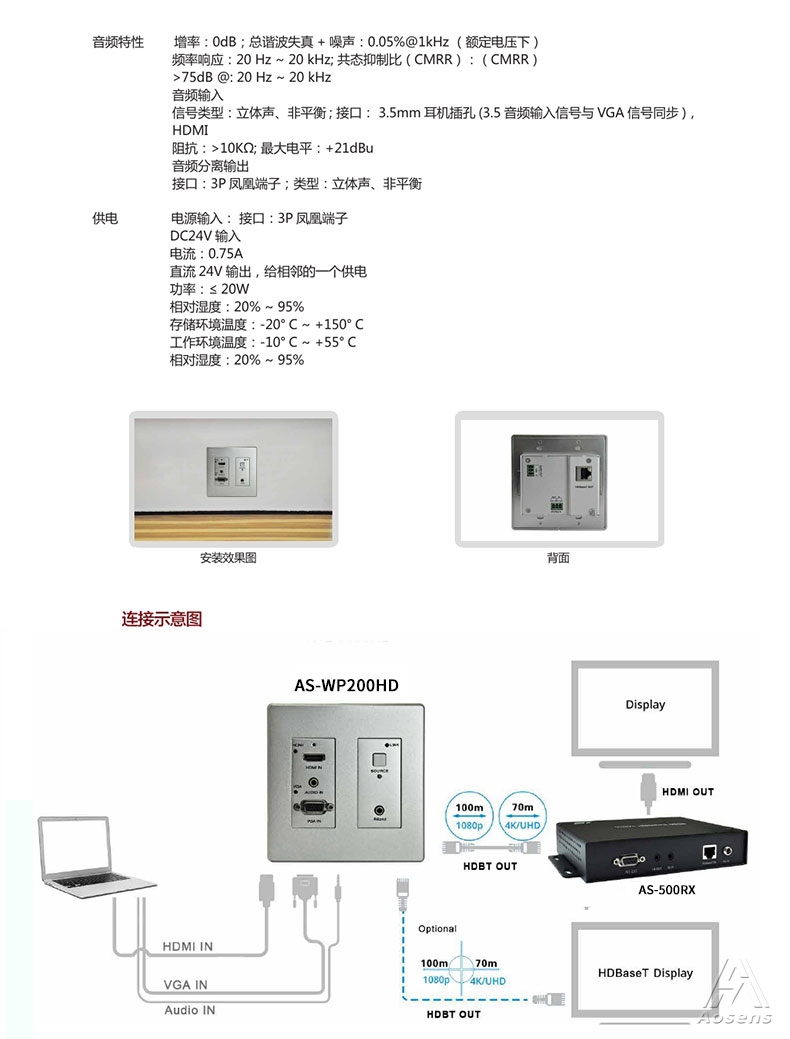

音频特性 增率：0dB；总谐波失真 + 噪声：0.05%@1kHz （额定电压下）
频率响应：20 Hz ~ 20 kHz; 共态抑制比（CMRR）：（CMRR）
>75dB @: 20 Hz ~ 20 kHz
音频输入
信号类型：立体声、非平衡 ; 接口： 3.5mm 耳机插孔 (3.5 音频输入信号与 VGA 信号同步 )，
HDMI
阻抗：>10KΩ; 最大电平：+21dBu
音频分离输出
接口：3P 凤凰端子；类型：立体声、非平衡
供电 电源输入： 接口：3P 凤凰端子
DC24V 输入
电流：0.75A
直流 24V 输出，给相邻的一个供电
功率：≤ 20W
相对湿度：20% ~ 95%
存储环境温度：-20° C ~ +150° C
工作环境温度：-10° C ~ +55° C
相对湿度：20% ~ 95%
