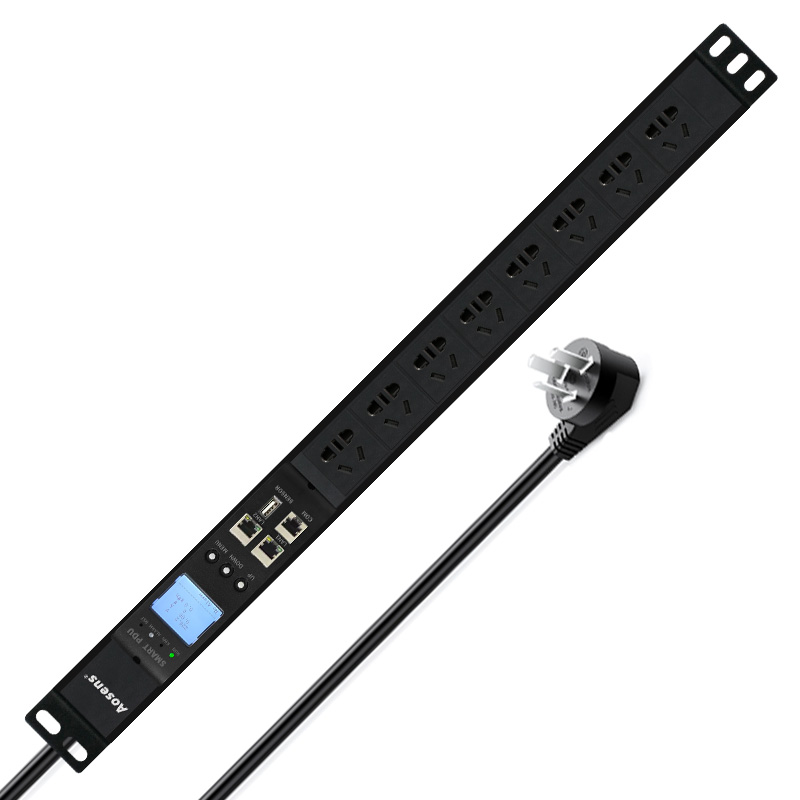

奥盛APN系列竖装8位Smart PDU远程智能PDU支持web管理SNMP 串口MODBUS按需定制

‌一、产品简介：
Aosens奥盛智能PDU又叫远程监控PDU、IP电源、网络PDU。在现代机房设备中既可以监测电流、电压、电能、功率因素、碳排放、接线端温升、浪涌有效性等数据。还可以通过传感器监测温室度、烟雾、门禁、水浸、人体感应、红外等微环境。通过TCP/IP、Snmp、Modbus、Telnet等协议实现远程控制电源开关、顺序上下电、阀值告警、权限管理、耗能分析。提高设备故障预警能力、自主处理能力、降低人工维护成本。满足高端机房、数据中心智能化配电与环境监控系统等需求。整机采用铝合金（或钣金）外壳，表面采用黑色喷塑，产品依据IEC标准设计，支持标准机柜安装，可根据不同需求定制开发。
AS-APN系列智能PDU分为以下4个功能档次：
APN1：支持远程总监测；
APN2：支持总监测及每位输出单元监测；
APN3：支持总监测及每位输出单元开关控制；
APN4：支持总监测及每位输出单元监测和开关控制。

二、性能特点：
1.硬件性能
精细化选材，全方位保障产品结构稳固及正常运行
合理化SOP，用工艺保证可靠品质
易损件采用模块热插拔设计，普通工程师5分钟完成维护
支持网口级联，满足快速通讯、实时遥测、遥调、调控需求
支持断电或控制模块异常，维持开关原工作状态功能
可插拔插头式防雷，最大可配置40KA
指示灯稳压稳流保护，实时监测设备运行状态
可定制独立插座短路保安单元，发生短路时不影响其它插座，彻底根除短路隐患
可选高清度液压断路器，不受温度和海拔高度影响

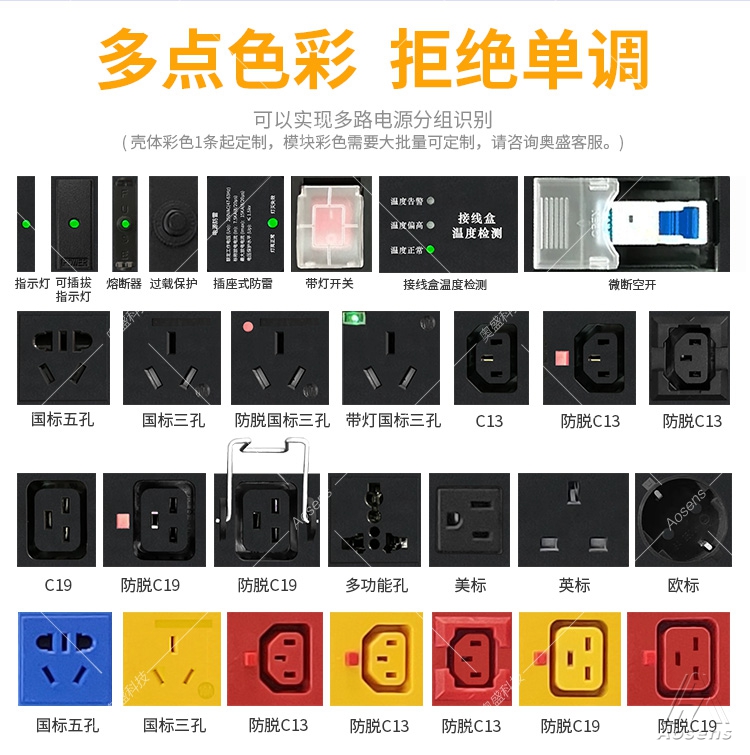

插座模块可选择防脱保护 ，独立指示灯插座模块。颜色可选：红黄蓝黑各色
三灯接线盒温度检测模块检测接线端子和内部电路载流温升并告警，消除火灾隐患
2.监测功能
远程监测总输入电流、电压、功率、电能、功率因数
远程监测每位输出插孔的电流、电压、功率、电能
远程监测断路器开关状态
远程监测输入接线盒温度
通过接入外接10个传感器，可监测机柜内微环境参数(烟雾、水浸、温湿度、门禁等)
可自定义设置总电流、总电压以及每位输出插孔的分电流、分电压的阀值 进行权限分级管理
3.通讯及协议
支持CA证书加载，支持SSHV2版本加密型命令行访问
支持SNMP V1,V2CV3
支持 Modbus RTU 支持TCP/IP、UDP、HTTP、TELNET、SMTP、DHCP和SNMP等网络协议
可通过10/100兆以太网端口远程访问 ，安全保密性强，支持在线升级和运维

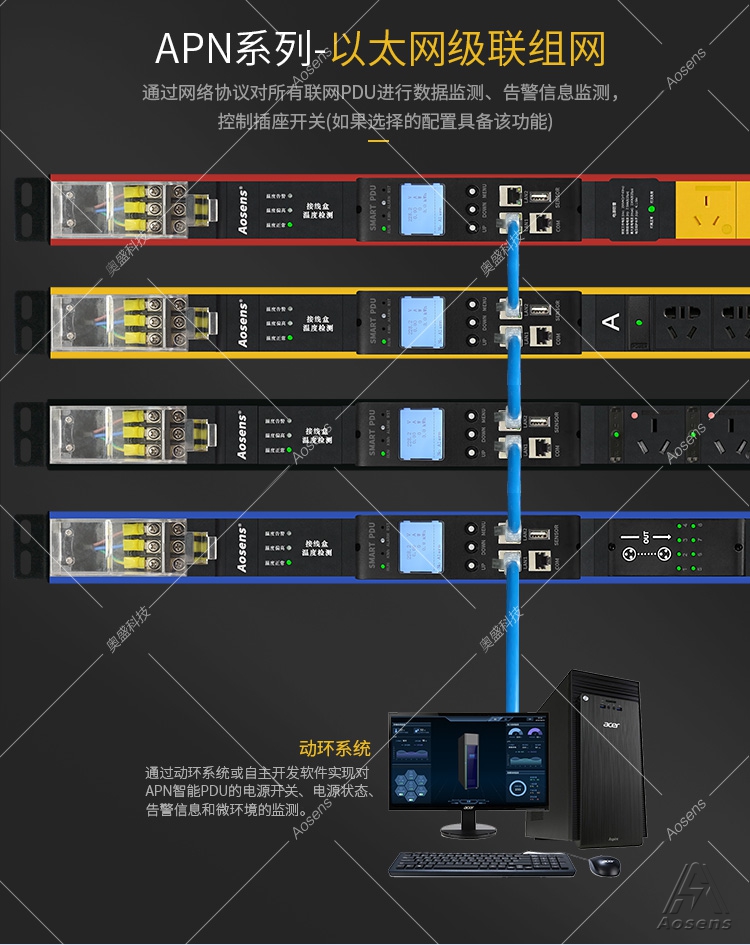

可通过RS485口、以太网口进行PDU组网级联和数据传输
4.智能管理
远程控制闭合、断开或者重启每位输出插孔
输出插孔可设置上下电延迟，也可以根据机房实际要求，来设置各支路的上下电顺序
支持定时控制开关
可通过中文或英文Web页面查看PDU工作状态以及各种电能参数， 适用于小型无人值守机房管理
开放协议可并入中、大型数据中心动力与环境监控系统进行可视化方式对数据进行分析和展示
支持固件升级更新
支持多人同时登陆管理系统进行状态查看，并可对用户进行权限分级管理

三、投标重要参数指标：
所有机柜内采用“远程监测电源分配单元”（智能PDU）供电，基于SNMP标准协议的监控，可通过网络实现对多个机柜单元的微细环境进行实时监测的远程智能控制管理系统。其远程监控管理功能纳入集中管理平台实现统一监控管理。通用技术要求如下：
（一）、外形尺寸：
在符合电器连接特性和工艺特性下的最小外形尺寸，节省机柜空间，方便布线及散热；
长×宽×高=L×W×H，国际上通用尺寸选择如下：
长：两端最大尺寸，应小于1.86米
宽：插座表面的宽度，小于55mm；
高：插座面到插座底的厚度，小于或等于1U（45mm）；
采用红蓝两种颜色区分主备路。
（二）、安装方式
产品安装在机柜后门同一侧或两侧，插座面可根据机柜结构调整朝向；
产品的输出部分选配，20位加4位插座，带防脱结构，具体插座组成有待确定；
（三）、材料要求

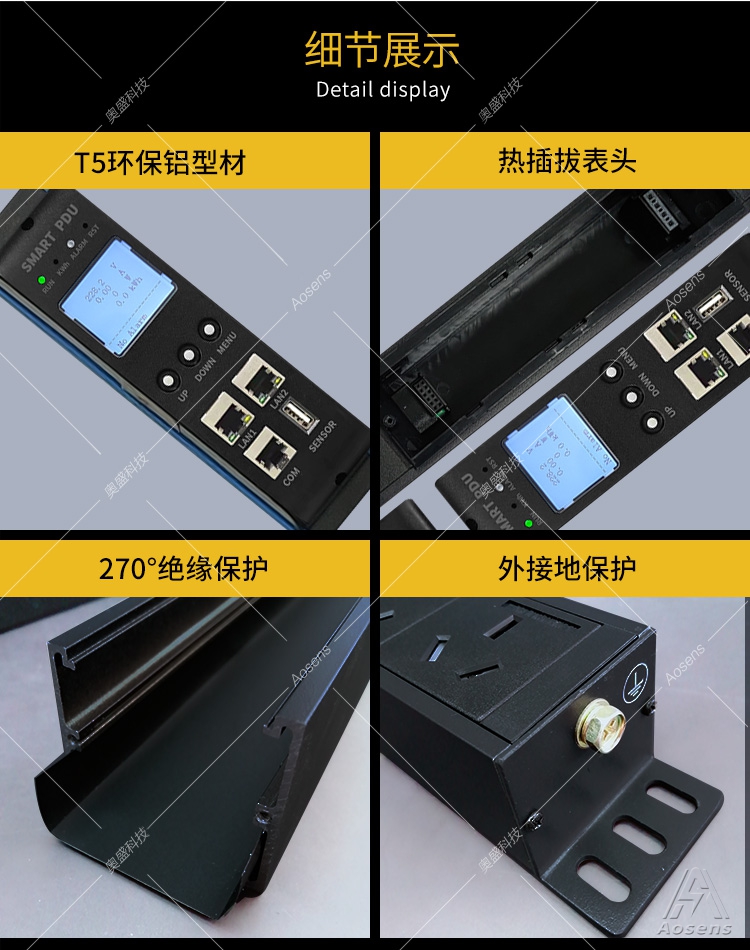

外壳：PDU外壳为铝合金型材，以减少机柜承重；
塑胶：PDU的插座面板和各功能面板为高阻燃材料，阻燃特性符合UL94-V0等级；
铜套：PDU的插座铜套为磷青铜，具有弹性好、耐腐蚀、耐摩擦的特性，
材料厚度：L/N=0.6mm，PE=0.6mm；
内部连接线：电子线，采用主、支路一体化无断点连接方式，内部铜条为纯铜材质；
电缆线：自行接入3*6平方线缆；
（四）、外观和配色
外壳颜色：黑；
要求表面处理为电涌或喷粉，颜色均匀一致，表面整洁美观，应无起泡，无裂纹，涂层要求符合：GB5237.4-2008；
（五）电性能参数
输入部分：输入为单路或双路，每一条回路为一条独立的PDU产品；
输入电压选配范围：220VAC，50/60Hz；
输入电流：32A；
输入：接线盒，为了防止线拖拽，需采用OT端子形式；透明盖板，方便后面运维巡查；开放式接线，线缆无须穿过PDU再进行加工，确保接线质量。
输出部分：输出24位IEC插座，加装插头后不得妨碍机柜内设备的进出；输出电压选配范围：250VAC，50/60Hz；输出支路电流为10A或16A，输出总电流最大为32A； 输出插座为2P+PE插座，并带有防脱功能，防脱采用自动扣紧方式，不得采用手动卡扣形式。可对不同样式插座进行组合，方便用户选型；输出插座应符合IEC884、IEC60320标准的要求。
（六）智能表
1、基本功能
LCD显示屏，分辨率达到电压0.1V、电流0.01A。
至少具有两个LAN接口，通过以太网或局域网访问监控，10/100Mb网络自适应；可通过网络级联，一个主线级联数量不得少于30台，通讯延时不得（即PDU电流变化到集中管理平台数值的变化时间差）大于0.5秒。PDU具有温湿度传感器接口，支持即插即用功能。
可检测总负载电流、总输入电压、精准总电能计量、功率因数、总负载功率、有功功率。智能识别产品最大输出电流和当前产品可接入设备功率。
PDU可级联后中间任意一台电流表故障不影响通讯。
可检测每一位插座的电流电压电能，分辨力:0.1kWh，监测每位输出功率因数，分辨力:0.001
PDU每位插座检测模块可插拔，插拔时不影响插座供电状态。
可远程控制每位插座的通断，在PDU断电时，再次通电时插座的开关状态保持不变。
2、操作
通过WEB访问,兼容IE、FireFox等主流内核浏览器， 支持256位加密；终端兼容Win7 /Win10/Linux等主流操作系统，支持SNMP V3协议，兼容V1、V2、V3等版本，支持客户TELNET、SSH、SNMP等协议定制。
3、安全
    区分管理员、一般人员权限。
支持IP V6，支持SSH V2版本加密型命令行访问，支持高级安全级别的CA证书加载。
4、其他
    可设置二级告警，告警可邮件通知、可由web、snmp、TELNET/SSH监测查询；告警记录日志，可导出或删除。
（七）品质可靠
1、接地要求
PDU内部必须有重复接地螺钉，且规格不小于M6，接地螺钉面板与型材接合处，需做喷涂保护，以保接地效果。
2、产品可靠性
在正常使用状态下，带电插拔次数大于5000次；
年返修率<0.05%；
3、认证
生产厂商满足：ISO9001-2005质量体系；
产品需满足以下认证：CE-EMC、CE-LVD、ROHS、3C；
产品需具备CNAS-MA认可的温升及防火专项检测报告。

四、技术参数参考：
