HDMI高清矩阵24进24出 视频矩阵 可定制接口数量

功能特点：

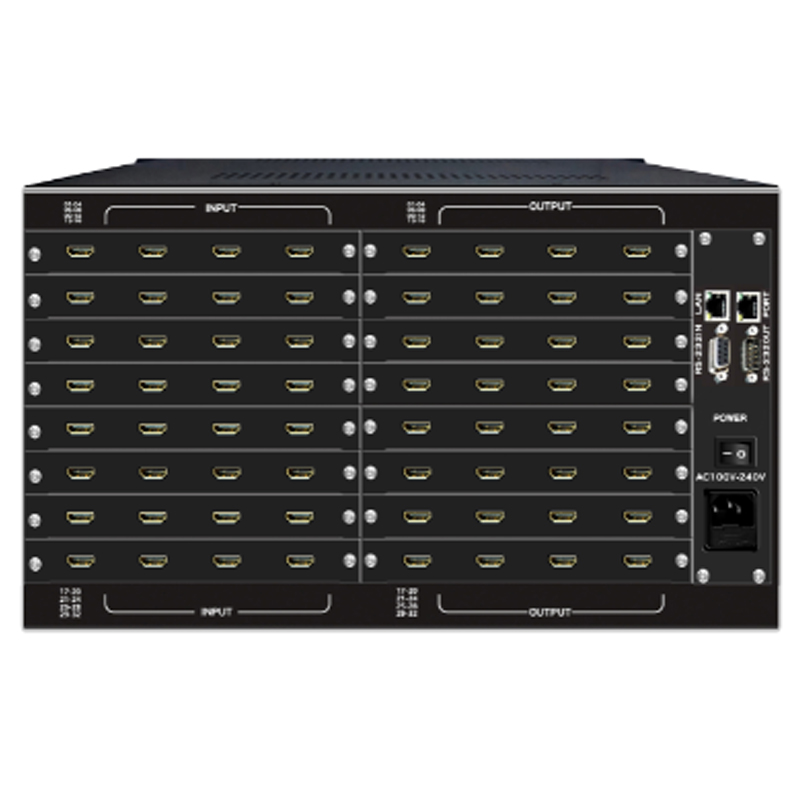

1.插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号通道数，扩展方便，维护便捷。

2.最高支持分辨率1920*1200/60HZ。

3.带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入和输出都可分别超过30米距离（无需带芯片的HDMI线材）。

4.默认支持面板按键，红外遥控器（可免费定做红外延长线），矩阵切换软件（串口），支持TCP/IP网络控制（选配），支持APP手机和平板控制（选配），支持中控和拼接屏软件控制，每路输入都支持蓝光DVD/3D/HDCP/EDID。

5.带有断电现场切换记忆保护，上电自动恢复关机前状态。

6.蓝光液晶显示屏，可显示设备各通到的切换状态，直观方便，外观设计美观高档。

7.内置可扩展16个场景控制存储模式。

8.输入和输出接口均采用静电保护电路，性能更稳定。

9.兼容市场所有同类产品的代码和指令。

10.全贴片SMD工艺，特有ESD静电保护功能。

11.采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。

12.数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

13.电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

14.带宽：6.75Gbps       增益：0dB

15.位时钟抖动：<0.15Tbit

16.位上升时间：<0.3Tbit（20%--80%）

17.位下降时间：<0.3Tbit（20%--80%）

18.最大传输延时：5nS

19.切换速度：200ns（最长时间）

20.串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

21.以太网控制接口（选配）:RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

22.平均故障间隔时间：（MTBF）80000小时

23.设备尺寸：5.5U (490(宽)*244（高）*300深度（(mm))

24.重量：15KG

高清板卡参数

1.4路HDMI输入卡

每卡支持4路HDMI信号输入；

支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）

兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

每卡支持4路蓝光DVD/3D/HDCP/EDID；

支持EDID 管理，每路输入都可现场读写EDID；

点对点硬件无压缩实时转换；

传输距离大于30m（无需带芯片的HDMI线材）；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗12W；

像素带宽165MHz, 全数字；

接口带宽6.75Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)<0.3Tbit (20%--80%)；

最大传输延时5nS(±1nS)；

信号强度T.M.D.S. +/- 0.4Vpp；

最小/最大电平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；

2.4路HDMI输出卡

每卡支持4路HDMI信号输出；

支持图像分辨率1920x1200/60HZ；4K*2K分辨率（选配）

兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

支持EDID 管理，每路输出接口都可现场读取显示设备的EDID；

点对点硬件无压缩实时转换；

传输距离大于30m（无需带芯片的HDMI线材）；

具有输入输出预加载，切换速度更快；

即插即用，无需软件，无需驱动；

最大功耗12W；

像素带宽165MHz, 全数字；

接口带宽6.75Gbps,全数字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)<0.3Tbit (20%--80%)；

最大传输延时5nS(±1nS)；

信号强度T.M.D.S. +/- 0.4Vpp；

最小/最大电平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；
