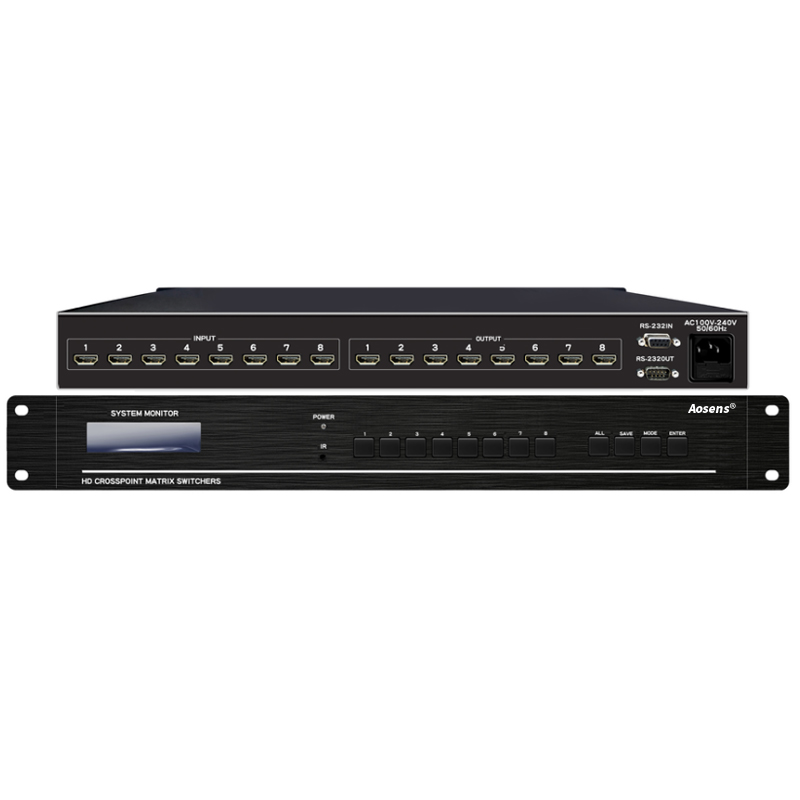

HDMI高清矩阵8进8出视频矩阵

产品性能：

1、采用三星处理器，运行速度更快，系统更稳定；

2、采用大规模高分辨率芯片，具有长线驱动功能；

3、采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；

4、 采用可编程逻辑阵列电路（CPLD），性能更稳定；

5、 内置可扩展64个场景控制存储模式；

6、 输入和输出接口均采用静电保护电路，性能更稳定；

7、 支持EDID管理，现场可通过按钮更新EDID，兼容市场所有同类产品的代码和指令；

8、 全贴片SMD工艺，特有ESD静电保护功能；

9、 本产品设计中采用双核处理技术，有更优秀的整体性能，并且在并发多任务时，会根据每个不同的需求来进行合理的协调，让每一项任务都可以在最理想的运行条件下完成运算，从而提高工作效率，用户也同时可以在多个应用环境中进行快速切换，这样会让用户在同时进行多项任务时，仍然可以井井有条地完成所有的任务，避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象；

10、 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控、手动控制和RS232控制功能，用户可以方便的完成演示过程中的信号切换；

11、 HDMI矩阵切换器是专门为计算机显示信号以及高分辨率HDMI图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、大屏拼接、电化教学、指挥控制中心、多媒体会议室等场合；

12、 本产品带有断电现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种中控系统设备配合使用；

13、 全球通用宽电压开关电源设计，可适应交流100-240V，50/60Hz；

14、 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；

技术参数：

视频

接口带宽:6.5GHz（-3Db）满载

最大支持分辨……………………………1920*1200/60HZ

位时钟抖动:……………………………………<0.15 Tbit

最大时钟频率…………………………………<165MHZ

输入输出时钟相位差……………………………<100PS

视频输入\输出

接口…………………………………………HDMI接口

最小/最大电平………………T.M.D.S 150<1200MV< font>

1920x1200@60HZ时，建议最大输入距离:小于25米

视频输出

最小/最大电平:……………T.M.D.S 150<1200MV< font>

建议最大输出距离小于25米，在1900x1200@60时

（推荐使用认证过的HDMI专用线材）

控制方式：

1、前面板按键

2、红外遥控器

3、RS-232串口（支持电脑切换软件，第三方大屏控制软件，中控）

4、网络控制（选配）

波特率与协议：

串行控制接口：RS-232, 9针D型公接口

波特率：9600

数据位：8位,

停止位：1,

校验位：无奇偶

设备地址码：1～99

红外控制:IR-200遥控器

串行控制口结构：2 = TX, 3 = RX, 5 = GND

技术规格：

电 源:100～240VAC, 50/60 Hz

功 率: 100W

温 度: -30° ~ +80°C

湿 度: 10% ~ 90%

尺 寸: 480(宽)*45（高）*260*深度（(mm)

重 量: 4KG

外 壳：金属材料

机架安装：标准1U

震 动：ISTA 1A（国际保险箱运输协会)

遵循标准：CE/FCC A级/VCCI/AS/NZS/ICES

平均故障间隔时间: 36,000 小时
