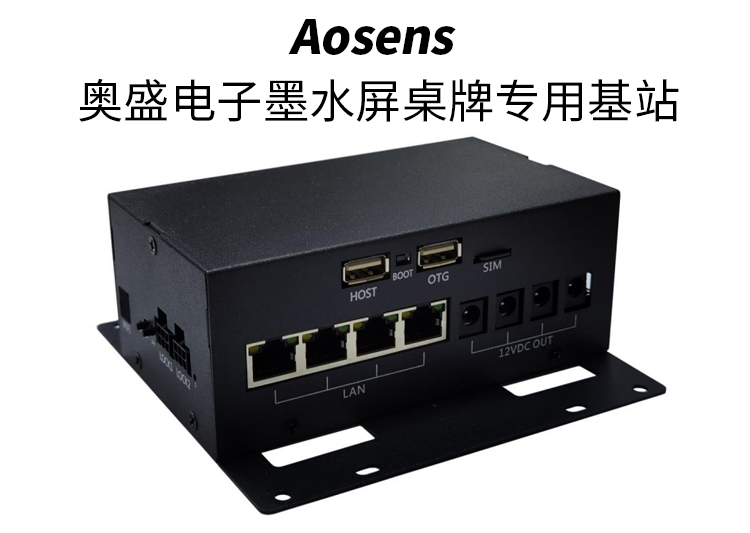

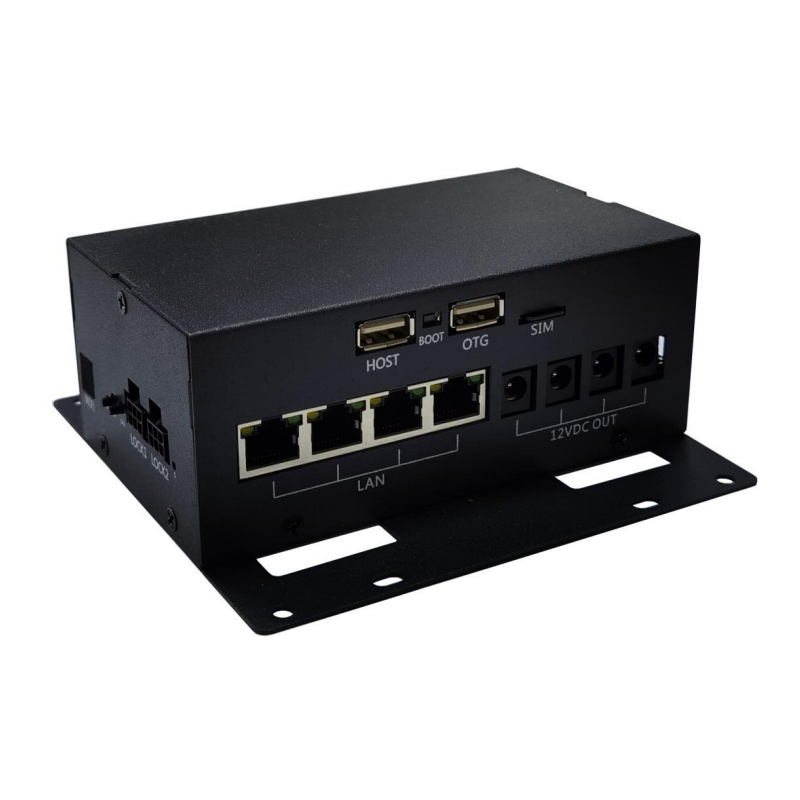

奥盛蓝牙基站M2 电子墨水屏桌牌专用

‌‌一、 产品概述
本产品采用瑞芯微 RK3288 方案，4 核 Cortex-A17 CPU，主频高达 1.8GHz，内置
GPU（Mali-T764），搭载 Android•7.1 系统。板载 MiniPCIE 扩展接口，支持 4G
通讯；适用于工业控制、自助售卖机、广告机、物联网网关和边缘计算端等应用场景。
二、 产品特点
 32 位 4 核•Cortex-A17 处理器，最高主频 1.8G
 双屏异显，HDMI••4K@60fps，EDP•4Kx2K @ 30fps，LVDS•1920x1080@30fps
 丰富的对外接口，6 路 USB 接口、1 路 TP 接口、1 路 SPI 接口 、1 路 I2C 接口、
2 组 TTL 串口完美兼容客户的扩展需求。
 4G CAT4 无线网络
 后备电池支持，突发断电时可维持应急响应；
 功能键和状态灯，复位键+电源键+多功能键（可自定义），3 个状态灯

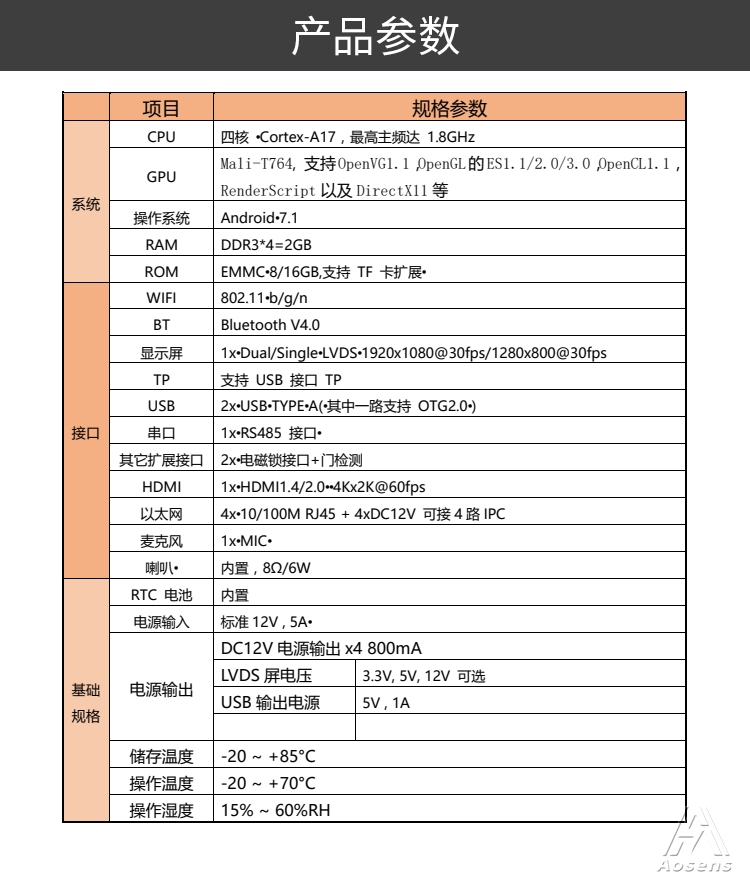

关键规格参数
项目 规格参数
系统
CPU 四核 •Cortex-A17，最高主频达 1.8GHz
GPU
Mali-T764, 支持OpenVG1.1，OpenGL的ES1.1/2.0/3.0，OpenCL1.1，
RenderScript 以及 DirectX11 等
操作系统 Android•7.1
RAM DDR3*4=2GB
ROM EMMC•8/16GB,支持 TF 卡扩展•
接口
WIFI 802.11•b/g/n
BT Bluetooth V4.0

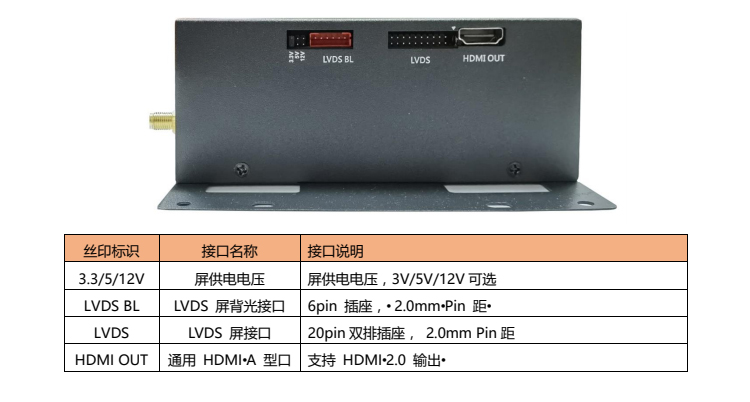

显示屏 1x•Dual/Single•LVDS•1920x1080@30fps/1280x800@30fps
TP 支持 USB 接口 TP
USB 2x•USB•TYPE•A(•其中一路支持 OTG2.0•)
串口 1x•RS485 接口•
其它扩展接口 2x•电磁锁接口+门检测
HDMI 1x•HDMI1.4/2.0••4Kx2K@60fps

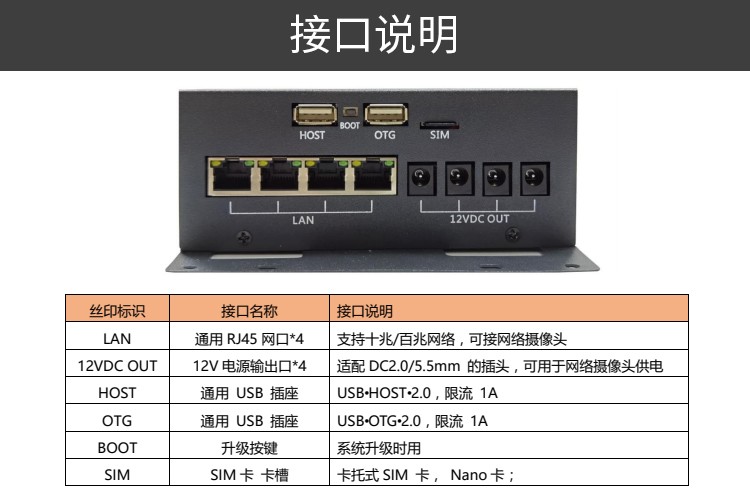

以太网 4x•10/100M RJ45 + 4xDC12V 可接 4 路 IPC
麦克风 1x•MIC•
喇叭• 内置，8Ω/6W
基础
规格
RTC 电池 内置
电源输入 标准 12V , 5A•
电源输出
DC12V 电源输出 x4 800mA
LVDS 屏电压 3.3V, 5V, 12V 可选
USB 输出电源 5V , 1A
储存温度 -20 ~ +85°C
操作温度 -20 ~ +70°C
操作湿度 15% ~ 60%RH

➤ AS-OD-M2基站参数说明书.pdf
