消防分励脱扣器接线深度解析

一、常用的分励脱扣器
常用微型断路器、塑壳断路器均有带分励脱扣的相应系列产品，塑壳断路器带分励脱扣时一般标注为3310或3340，其中10表示为带分励脱扣，40表示带分励脱扣和辅助触头，而微断一般用MX表示。

二、分励脱扣器的工作原理
分励脱扣器本质上是一个分闸线圈加脱扣器，给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
常见的分励脱扣器的操作电源一般采用交流220V，220V的必须通过一个中间继电器做转换配合使用；采用DC24V的操作电源分励脱扣器可由消防电源直接联动，由于消防DC24V不能保证有效的动作电压需求，现在基本上采用AC220。

▲ AC220V分励脱扣器

▲ DC24V分励脱扣器

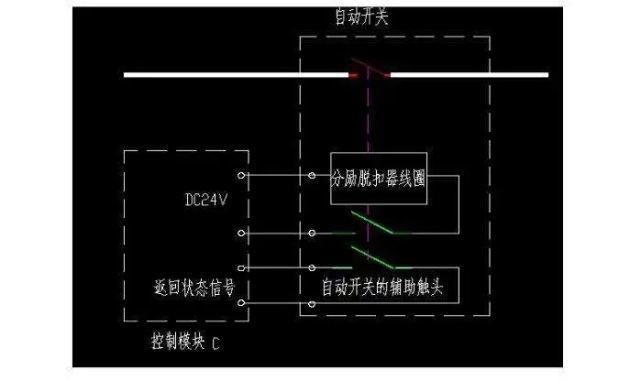

▲24V线圈接线原理

▲AC220V线圈接线原理

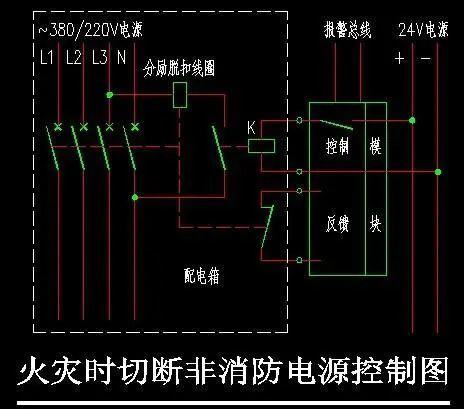

如上图所示，当发生火灾时，消防控制室发出报警信号，这个信号一般是一个直流24V的电压信号，在对应的非消防负载断路器上安装分励脱扣器，再加装一个24V中间继电器，把24V的消防跳闸信号接至中间继电器，中间继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中间继电器与分励脱扣器的配合切除非消防负荷。

▲接线实物


三、注意事项
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线圈会被烧断。塑壳断路器为防止线圈烧毁，在分励脱扣器串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从闭合状态转换成断开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按纽，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新回到闭合位置。
