AS-RSTS-xx/220-xk系列电力、通信专用逆变电源是一种先进的不间断供电系统，交直流系统完全隔离，可以为您的精密设备提供可靠、优质的交流电源，广泛应用于电力、通信、太阳能等电力系统。标准机架式设计，容易安装维护。
AS-RSTS-xx/220-xk系列逆变电源采用纯在线式双变换的的设计拓扑结构，在交流输入模式工作时，交流输入电压被调整为高精度的纯正弦波电压；市电与直流工作输出零毫秒切换；尤其适用于服务器，工控等精密设备。
AS-RSTS-xx/220-xk系列逆变器采用后备式设计方式，当市电异常时直接从直流系统上提供后备电源，根据用户需要可以设定直流或者市电优先的工作模式，适用于照明，电脑，服务器等。

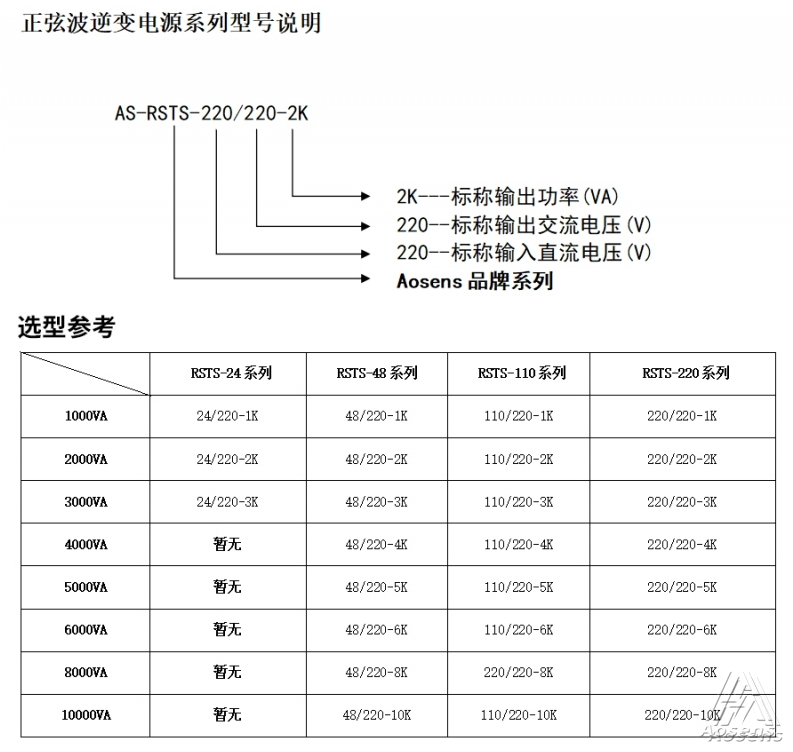

型号：AS-RSTS-xx/220-xk
功率：. 型号中K表示1000VA.功率, X数值可选：1,2，3，4，5 ，6 ,8，10
电压： 型号中直流电压XX可选：24V，48V，110V，220V，240V
± 全数字化设计的逆变电源
本系列电源采用最先进的DSP控制技术，具有更好的性能指标，更高的可靠性以及更加灵活的操作模式。
± 标准机架式安装方式，体积小，易于安装维护。
± 自动开机功能（可设定）
当接入直流或者交流电源时，逆变电源可以自动开机进入到逆变模式，适用于无人值守场合。
± 直流输入欠压，高压告警、保护功能
当直流输入电压过高或过低时，通信专用逆变器逆变电源会给出告警信号，若直流电压持续升高或降低超出规定范围时，通信专用逆变器逆变电源会停止逆变输出，以避免直流输入源因而损坏。
当直流电压恢复到正常范围后，逆变电源会重新自动重新启动。
± 智能的通信与监控功能
标配RS232接口，通过RS232标准数据接口和后台监控软件，可由计算机监视电源的运行和电气参数；
灵活选配干接点，手机网络监控，Modbus485等监控功能。
± 工作模式自定义
逆变电源提供交流主供模式和直流主供两种工作模式可以选择，通过LCD操作面板，可以灵活设置。
± 完善的保护功能
具有完善的保护功能，以保证设备的稳定运行。包括，逆变输出的高低压保护，过温保护，风扇告警保护，过载保护等。
± 绿色环保型电源
市电输入采用功率因数校正技术，当在市电模式下工作时，输入谐波小于10%，输入功率因数达到99%以上，实现了真正的节能，绿色环保电源。
± 交直流切换时间为0毫秒
由于采用在线式设计结构，当直流转入市电或者市电转入直流工作时，切换时间为0毫秒，完全保证了负载不被中断的可能性。

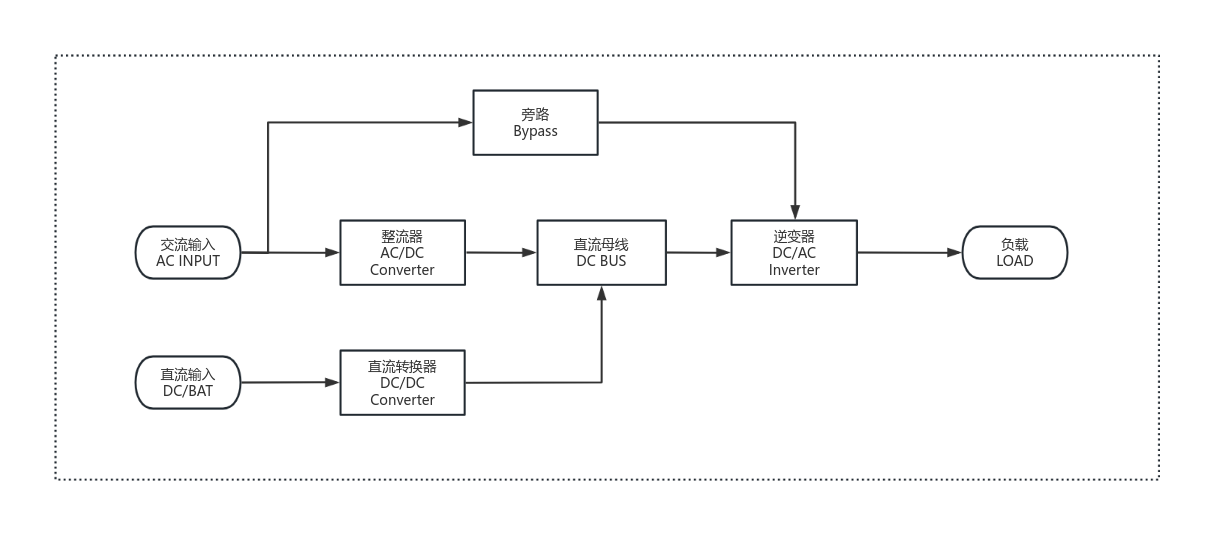

AS-RSTS-XX/220-XK系列在线双变换结构，主要由交流滤波器，交流升压，直流滤波器，直流反接保护装置，逆变装置，旁路，DSP数字控制部分，显示和监控部分构成。
主要有三种工作模式，
（1） 交流主供模式或在线式工作模式：当市电和直流都正常时，市电先交流整流升压，然后逆变输出；当市电异常时，自动切换至直流逆变输出。这种模式最大的优点在于，与直接旁路供电相比，可以有效抑制市电谐波，畸变，高压或低压，市电经过在线式双变换，产生稳定的220V纯正弦波，并且市电切换至直流逆变时，断电时间为0毫秒。
（2） 直流主供或直流逆变模式：当市电和直流都正常时，直流逆变输出，产生稳定的正弦波输出。
（3） 旁路工作模式：当电源过载或者异常时，逆变电源会转到旁路模式供电，最大限度的保证负载持续供电。
开/关机键
l 开机功能：如果电源处于未开机状态时，按开/关机键1秒以上即可开机。
l 关机功能：当逆变器处于市电模式、电池(直流)模式时，按开/关机键1秒以上即可关机。
功能键
l LCD翻屏功能：轻按功能键小于0.5S，翻动LCD屏幕，长按2S以上参数设定。

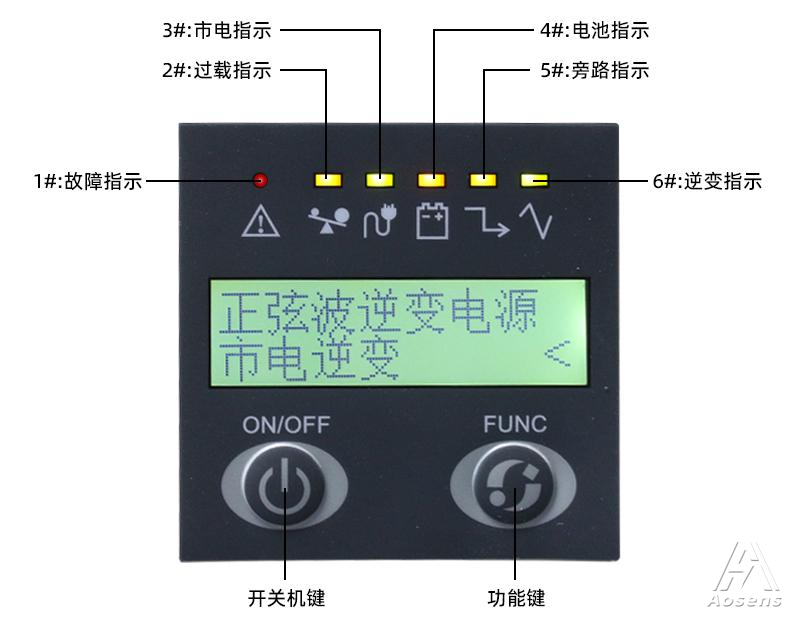

操作面板说明
编号 | 部 件 名 称 | 规格 | 操作说明 |
1# | 故障指示LED | 红色 | 发生异常，导致逆变输出中断时，故障指示 |
2# | 告警指示LED | 黄色 | 发生异常，未导致逆变输出中断时，告警指示 |
3# | 市电指示LED | 绿色 | 指示市电状态，常亮表示市电正常，闪烁表示市电异常，常灭表示无市电。 |
4# | 直流输入指示LED | 黄色 | 指示直流状态，常亮表示直流供电正常，闪烁表示直流供电异常，常灭表示未接入直流。 |
5# | 旁路指示LED | 黄色 | 指示逆变器旁路输出 |
6# | 逆变输出指示LED | 绿色 | 指示逆变器逆变输出 |
本逆变器电源出厂设置为默认自动开机模式，只要接入市电或者接入直流，都会先自检，然后开机输出。
关机操作分为：市电模式、直流模式
持续按开/关机键1秒以上，进行关机。首先关闭逆变输出，然后进入到待机状态。
在待机模式下，风扇和显示会持续工作，如需完全关闭，需关闭逆变器前端所有供电。
LCD面板机型逆变器可以设置中英文和工作模式等功能，
当上电时屏幕显示 按功能键进入设置模式，短按功能键翻页，常按功能键2秒，更改设置。
当设备工作在直流高压或低压和其他告警状态下，会发出告警鸣叫（当直流电压异常时一秒一叫；旁路输出时两分钟一叫）。用户可以手动执行消音或者启动告警鸣叫。因其安全起见，消音功能操作仅对本次操作生效，机器断电后将自动恢复有告警声。
方法如下：
l 通过功能键
在直流供电和旁路模式下，持续按功能键2秒以上，直到听到蜂鸣器“嘀”的一声响，当有告警音时，此动作取消告警音；当无告警音时，此动作启动告警音。

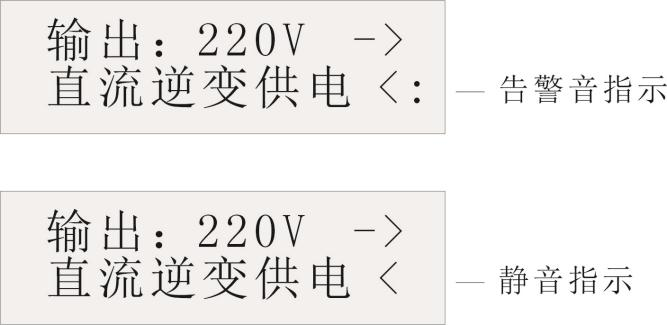

备注：LCD操作面板，有“ < ”或“ < ：”符号提示如下
轻按功能键，可以翻动LCD屏幕，查看，输入电压，输出电压，负载百分比等运行状态信息。
