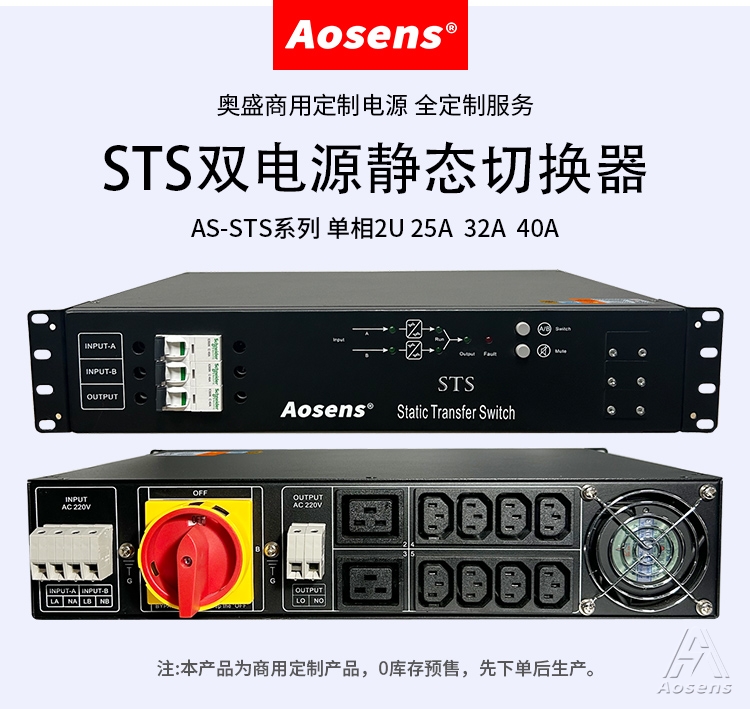

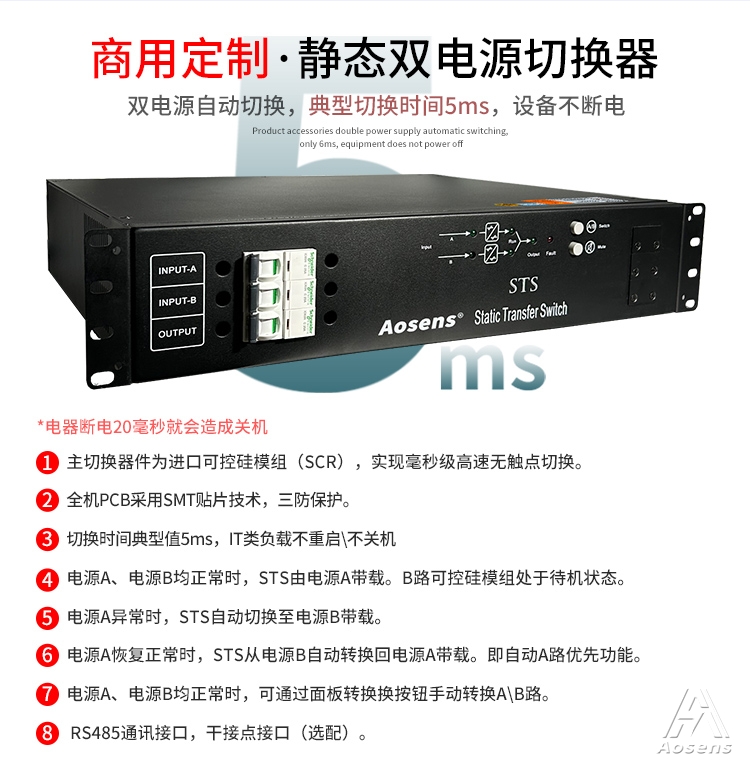

AS-STS 单相2U 25A 32A 40A 静态双电源切换器 可控硅模组

主切换器件为进口可控硅模组(SCR),实现毫秒级高速无触点切换。
典型切换时间≦5ms(毫秒)。
电源A、电源B均正常时,STS由电源A带载。B路可控硅模组处于待机状态。
电源A异常时,STS自动切换至电源B带载。
电源A恢复正常时,STS从电源B自动转换回电源A带载。即自动A路优先功能。
电源A、电源B均正常时,可通过面板转换换按钮手动转换AB路。
  • 型号:AS-STS
标签: STS

【产品简介】

STS静态转换开关(Static Transfer Switch)为电源二选一自动转换系统。正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源。

STS静态转换开关采用可控硅模组(SCR)作为切换器件,可以实现不同输入电源之间的不电切换,为单电源负载提供双回路供电。

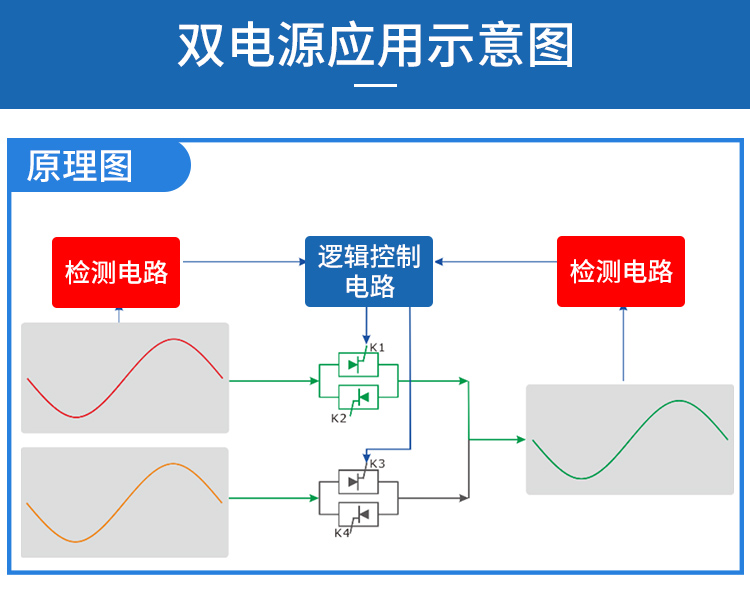

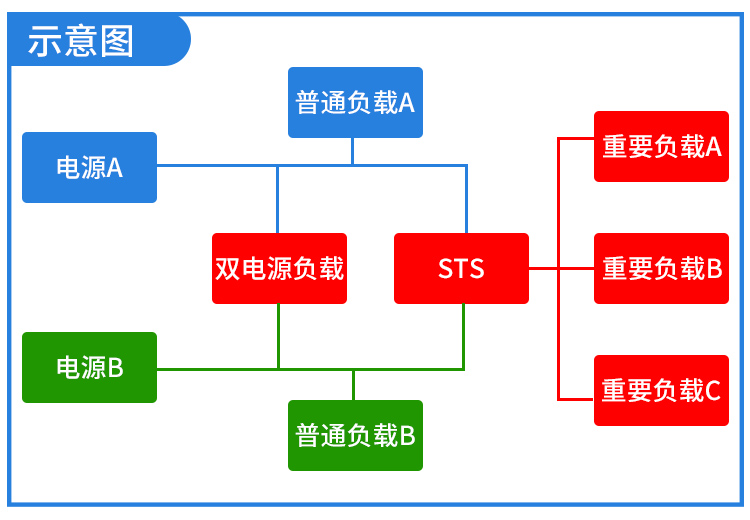

应用示意图

 主切换器件为进口可控硅模组SCR),实现毫秒级高速无触点切换

 全机PCB采用SMT贴片技术,三防保护。

 典型切换时间5ms(毫秒)

 电源A、电源B均正常时,STS由电源A带载。B路可控硅模组处于待机状态

 电源A异常时,STS自动切换至电源B带载

 电源A恢复正常时,STS从电源B自动转换回电源A带载。即自动A路优先功能

 电源A、电源B均正常时,可通过面板转换换按钮手动转换A\B路

 RS485通讯接口,干接点接口(选配)。

 彩色触摸屏LCD显示(选配)

型号:
1P:切火线,2P:切零火

AS-STS-1125/1P
AS-STS-1125/2P

AS-STS-1132/1P
AS-S
TS-1132/2P

AS-STS-1163/1P
AS-STS-1163/2P

额定电流:

25A

32A

63A

输入电压:

单相220V ±15%(其它规格可订做)

输出电压:

同输入

工作频率:

50Hz/60Hz

断电切换时间:

典型值5ms;

切换方式:

自动/手动  先断后合

切换要求:

同步/非同步均可断电切换

输入方式:

端子排

输出方式:

端子排+插座 (IEC C19*2+C13*8

通讯接口:

RS485 MODBUS-RTU

   示:

LED(标配) +LCD(选配)

负载峰值因数:

3:1

   率:

98%

冷却方式:

最高温升:

60 0C;

允许工作温度:

0-400C

相对湿度:

0-90 % (不凝露)

安装高度:

<1500 米海拔高度

尺寸(机架式):

445X440x88mm(2U)

重量:

8KG

9KG

10KG

【产品简介】

STS静态转换开关(Static Transfer Switch)为电源二选一自动转换系统。正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源。

STS静态转换开关采用可控硅模组(SCR)作为切换器件,可以实现不同输入电源之间的不电切换,为单电源负载提供双回路供电。





应用示意图

 主切换器件为进口可控硅模组SCR),实现毫秒级高速无触点切换

 全机PCB采用SMT贴片技术,三防保护。

 典型切换时间5ms(毫秒)

 电源A、电源B均正常时,STS由电源A带载。B路可控硅模组处于待机状态

 电源A异常时,STS自动切换至电源B带载

 电源A恢复正常时,STS从电源B自动转换回电源A带载。即自动A路优先功能

 电源A、电源B均正常时,可通过面板转换换按钮手动转换A\B路

 RS485通讯接口,干接点接口(选配)。

 彩色触摸屏LCD显示(选配)

型号:
1P:切火线,2P:切零火

AS-STS-1125/1P
AS-STS-1125/2P

AS-STS-1132/1P
AS-S
TS-1132/2P

AS-STS-1163/1P
AS-STS-1163/2P

额定电流:

25A

32A

63A

输入电压:

单相220V ±15%(其它规格可订做)

输出电压:

同输入

工作频率:

50Hz/60Hz

断电切换时间:

典型值5ms;

切换方式:

自动/手动  先断后合

切换要求:

同步/非同步均可断电切换

输入方式:

端子排

输出方式:

端子排+插座 (IEC C19*2+C13*8

通讯接口:

RS485 MODBUS-RTU

   示:

LED(标配) +LCD(选配)

负载峰值因数:

3:1

   率:

98%

冷却方式:

最高温升:

60 0C;

允许工作温度:

0-400C

相对湿度:

0-90 % (不凝露)

安装高度:

<1500 米海拔高度

尺寸(机架式):

445X440x88mm(2U)

重量:

8KG

9KG

10KG

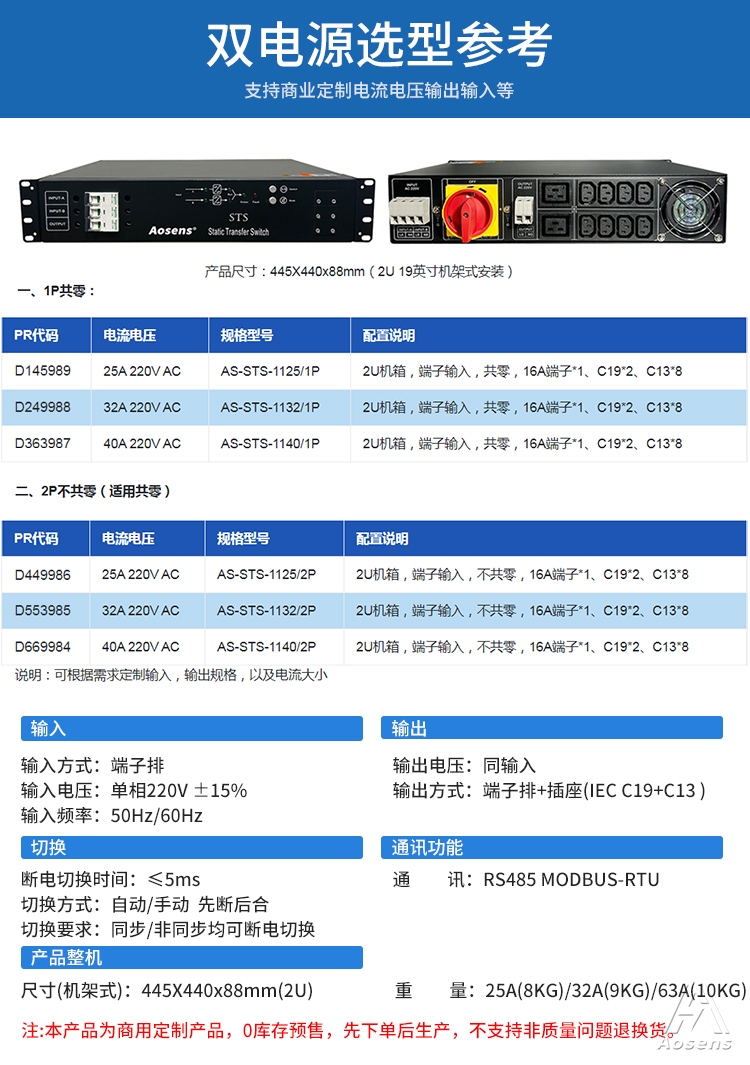

产品尺寸:445X440x88mm(2U 19英寸机架式安装)
一、1P共零:

PR代码
电流电压
规格型号
配置说明
D145989 25A 220V AC
AS-STS-1125/1P 2U机箱,端子输入,共零,16A端子*1、C19*2、C13*8
D249988 32A 220V AC AS-STS-1132/1P 2U机箱,端子输入,共零,16A端子*1、C19*2、C13*8
D363987 40A 220V AC AS-STS-1140/1P 2U机箱,端子输入,共零,16A端子*1、C19*2、C13*8

二、2P不共零(适用共零)

PR代码
电流电压
规格型号
配置说明
D449986 25A 220V AC AS-STS-1125/2P 2U机箱,端子输入,不共零,16A端子*1、C19*2、C13*8
D553985 32A 220V AC AS-STS-1132/2P 2U机箱,端子输入,不共零,16A端子*1、C19*2、C13*8
D669984 40A 220V AC AS-STS-1140/2P 2U机箱,端子输入,不共零,16A端子*1、C19*2、C13*8

说明:可根据需求定制输入,输出规格,以及电流大小
