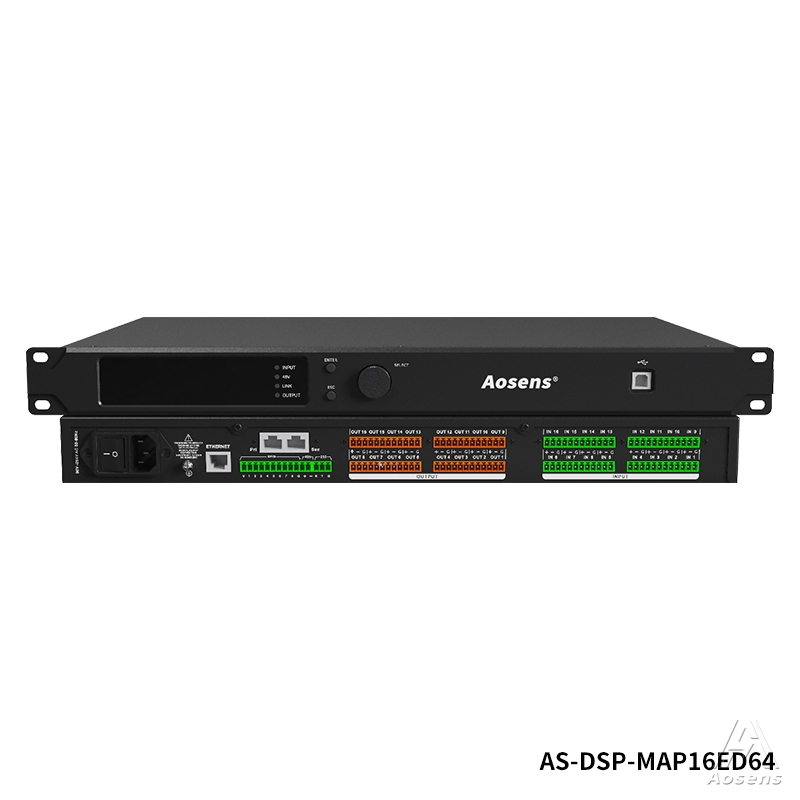

‌16进16出音频处理器 双彩屏显示 5A算法 2s延时 64进64出dante AS-DSP-MAP16ED64

1、16路模拟平衡输入16路模拟平衡输出，最大输入输出17dBu（5.48Vrms）不失真

2、输入每通道带48V幻像电源

3、输入每通道带麦克风放大器，0~40dB增益可调，步进1dB

4、立体声USB声卡功能，支持播放和录音

5、USB接口，电脑软件控制和USB声卡传输功能

6、RS232接口，电脑软件控制和中控功能

7、RS485接口，电脑软件控制和中控功能

8、网络接口，电脑软件控制和中控功能，通过网络连接可同时管理多设备

9、外置8路GPIO接口

10、液晶屏，支持配置设备名称、设备预设、设备IP、输入音量、输出音量、输入模式、设备版本查看等功能

11、DSP功能有：MATRIX MIX（矩阵混音）、噪声门、PEQ（参量均衡器）、延时器、高低通分频、压缩器、限幅器

12、输入8段PEQ，输出8段PEQ

13、每通道输入2000ms延时器，输出2000ms延时器

14、输入每通道语音激励功能（摄像跟踪），支持带PELCO-D、PELCO-P、VISCA协议摄像头控制

15、60个预设记忆位置

16、支持线控盒控制

17、支持存档加锁，隐藏设置参数，保证项目技术安全

18、带64*64路dante

技术参数

DSP芯片

信号处理 32bit float point dsp 400Mhz

音频系统延迟 < 3ms

数模转换 24-bit

采样率 48KHz

模拟音频输入输出 ANALOG AUDIO INPUTS AND OUTPUTS

输入通道 16 路平衡输入. Mic/line level

音频接口 3.81 mm 凤凰插， 12-pin

输入阻抗 6kΩ

最大输入电平 17dBu （ 5.48Vrms ） /Line ； -3dBu （ 0.54Vrms ）

/Mic@20dB增益档位

幻象电源 +48VDC, 5.5mA, 每通道配置

输出通道 16 路平衡输出，线路电平

输出阻抗 150Ω

音频指标 AUDIO PERFORMANCE SPECIFICATIONS

频响曲线 20Hz-20kHz(±0.5dB)/Line，输入0dBu（0.775Vrms）

20Hz-20kHz(±1.5dB)/Mic，20dB增益档位，输入

-10dBu（0.245Vrms）

THD+N -90dB(@17dBu,1kHz,A-wt)/Line

-90dB(@-6dBu,1kHz,A-wt)/Mic，20dB增益

最大动态 110dB(1kHz,A-wt)/Line

底噪 -93dB A-wt

信噪比 110dB

通道隔离度 -108dB(@0dBu,1kHz)/Line

连接和显示 COMMUNITICATION PORTS AND INDICATORS

USB Type-B 2.0, 免驱

RS232 Serial port communication串口通信

TCP/IP网口 RJ-45

指示灯 Link、+48V、输入输出音频信号

电气与物理参数 ELECTRICAL AND PHYSICAL

供电范围 90V-264V AC 50-60 Hz

工作温度 -20℃~60℃

设备尺寸（宽*深*高） 483mm*265mm*44.5mm

包材尺寸（宽*深*高） 540mm*390mm*80mm

一件尺寸（宽*深*高） 560mm*430mm*425mm

净重 3.6KG

毛重 4.6KG

一件毛重（5台） 23KG
