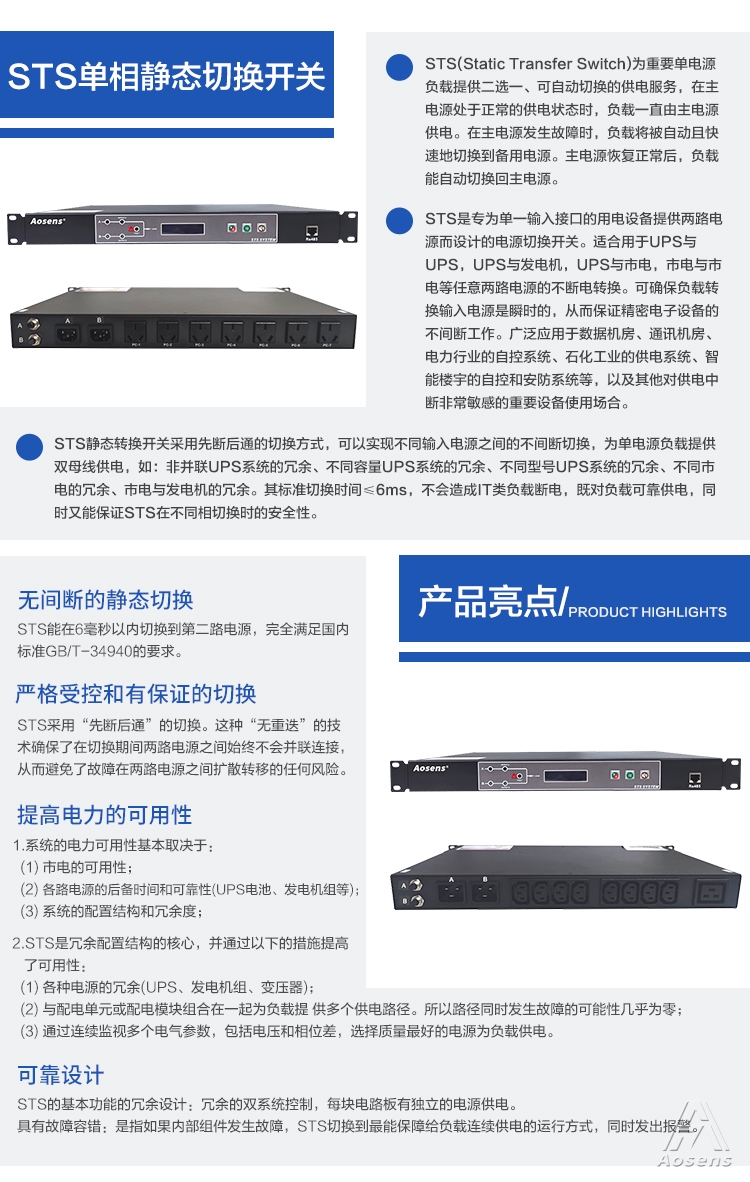

STS（Static Transfer Switch）为重要单电源负载提供二选一、可自动切换的供电服务，在主电源处于正常的供电状态时，负载一直由主电源供电。在主电源发生故障时，负载将被自动且快速地切换到备用电源。主电源恢复正常后，负载能自动切换回主电源。
STS是专为单一输入接口的用电设备提供两路电源而设计的电源切换开关。适合用于UPS与UPS，UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。可确保负载转换输入电源是瞬时的，从而保证精密电子设备的不间断工作。广泛应用于数据机房、通讯机房、电力行业的自控系统、石化工业的供电系统、智能楼宇的自控和安防系统等，以及其他对供电中断非常敏感的重要设备使用场合。
█ 产品特点
AS-MSTS系列静态切换开关能在6毫秒（典型值）切换到第二路电源，不会造成IT类负载断电，完全满足国内标准的要求，严格受控和有保证的切换，STS 采用“先断后通”的切换。这种“无重迭”的技术确保了在切换期间两路电源之间始终不会并联连接，从而避免了故障在两路电源之间扩散转移的风险。提高电力的可用性:
✬ 系统的电力可用性基本取决于:
（1）市电的可用性:（2）各路电源的后备时间和可靠性（UPS电池、发电机组，等等）（3）系统的配置结构和冗余度。
✬ STS是冗余配置结构的核心，并通过以下的措施提高了可用性:

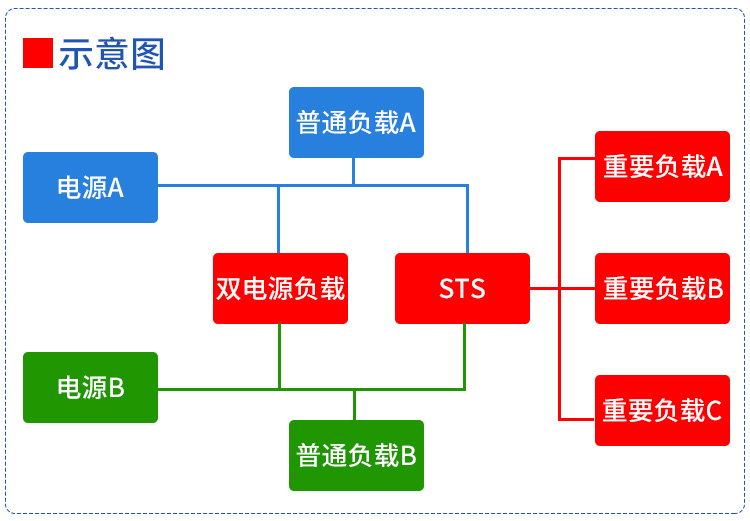

（1）各种电源的冗余（UPS、发电机组、变压器）;（2）与配电单元或配电模块组合在一起为负载提供多个供电路径。所有路径同时发生故障的可能性几乎为零（3）通过连续监视多个电气参数，包括电压和相位差，选择质量最好的电源为负载供电。
✬ 可靠设计:
STS的基本功能的冗余设计:冗余的双系统控制，每块电路板有独立的电源供电。具有故障容错:如果内部组件发生故障，STS切换到最能保障给负载连续供电的运行方式，同时发出报警。 参考应用方式：

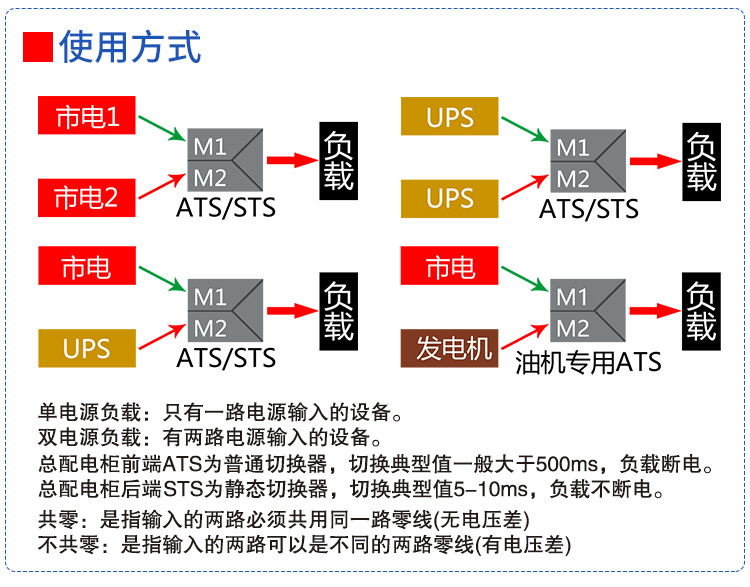

■非并联UPS系统的n+1冗余 ■不同容量UPS系统的n+1冗余
■不同型号UPS系统的n+1冗余。 ■不同市电的冗余
■市电与UPS的冗余 ■发电机与UPS的冗余
█ 各模块功能
✬ 自动切换功能：
1、智能切换：当任意时刻，一路市电断电（含人工切换），设备会自动切换到另一路，免除人工切换或断电的危险，系统出厂默认B为主路。
2、高低压保护切换：当一路输入交流低压或超压时，设备会自动转向另一路电源。
✬ 手动切换功能：
1、两路电源正常时，通过面板控制按钮，可将负载转向另一路电源供电。
2、供电优先级：可由用户自行设定，系统默认B路电源优先供电。
✬ 保护功能：
1、输入保护：过流保护、欠压保护、过压保护、失压保护。
2、过载保护：当负载超过设备负载的110%时设备将自动关断输出。
✬ 过压和欠压保护：

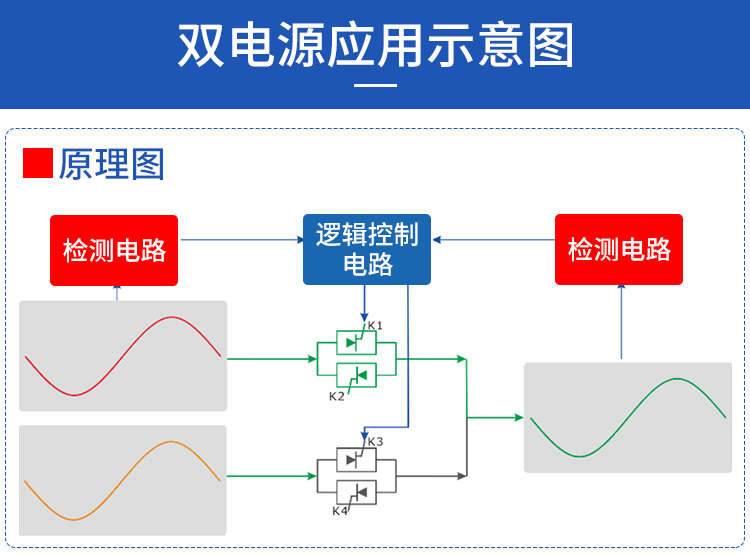

STS的输入一与输入二路的电压检测电路检测到输入一路、二路电压同时低于或高于STS的工作电压范围时，STS会通控制电路程序关断STS的输出，当其中一路电压低于或高于STS的工作电压范围时，STS会自动切换到另一路正常工作电压范围工作，当电压恢复正常后STS会自动回切到原供电输入路。
✬ 过流保护：
当STS输出负载电流高于STS规定的额定电流110%时，STS会在5钞钟后关断输出并发出声光报警。当后级负载短路时，STS也会关断输出并发出声光报警，确保后级负载安全。
✬ 智能报警功能：
1、两路输入欠压、过压，掉电，输出过流等故障时，设备自动启动报警。
2、自检功能，本机故障，设备自动启动报警。
✬ 监控功能：
1. 采用Rs485串口Modbus协议实现对STS设备网络管理。可通过Rs485串口并入机房动环监控系统实现远程监控。
2. LED显示：工作状态（一路工作或二路工作、一路异常或二路异常及输出故障）。

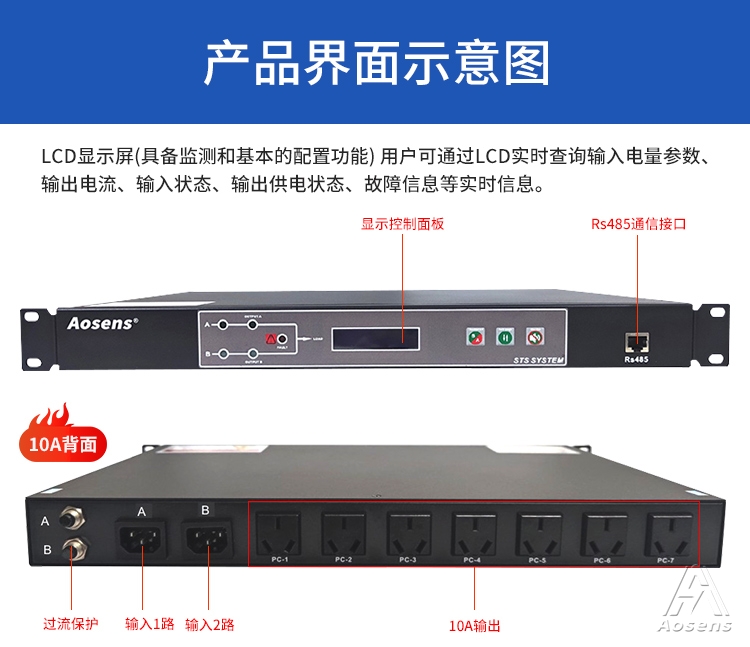

3. LCD显示：采用LCD液晶显示器，显示STS运行状态：输入电压参数、输出电压参数、输出电流参数、工作状态（一路工作或二路工作、一路异常或二路异常及输出故障），实现人机零距离沟通。
✬ 浪涌保护：
以对关键负载及STS本身进行安全保护。
✬ 继电器模块：
采用原装台湾松川继电器模块，数字化控制技术和完美的保护功能，实现超强的稳定性能；极强的过载及抗冲击能力；采用延时拓扑架构，真正实现切换的精准性能；极强的电力适应能力，STS-单相系列能同时输入同相与不同相的电力情况。同步控制技术与高采样模块，确保切换时的同步一致性、达到负荷完美转移。
█ 产品参数：
产品品牌：Aosens奥盛
产品系列：AS-MSTS
产品名称：双电源静态切换器
切换时间：典型值6ms（负载不掉电）
切换方式：1P单切火线或2P零火双切
切换设定：手动切换或自动切换
主从供电：AB主路可自定义
输入电源：两路电源同相、不同相输入
输入方式：（可选10A国标头/10A C14头、16A国标头/16A C20头、10-32A工业头/端子头）
输入电压：AC 200V—240V±5V（可选加宽电压）
输入频率：50Hz —60Hz
输入保护：过流保护、欠压保护、过压保护、掉电保护、C级防雷保护
通讯功能：RS485串口【二次开发、接入动环】 显示界面：LCD参数状态，LED状态与故障显示
警告声音：两路输入欠压保护，过压保护，掉电报警，输出过流报警

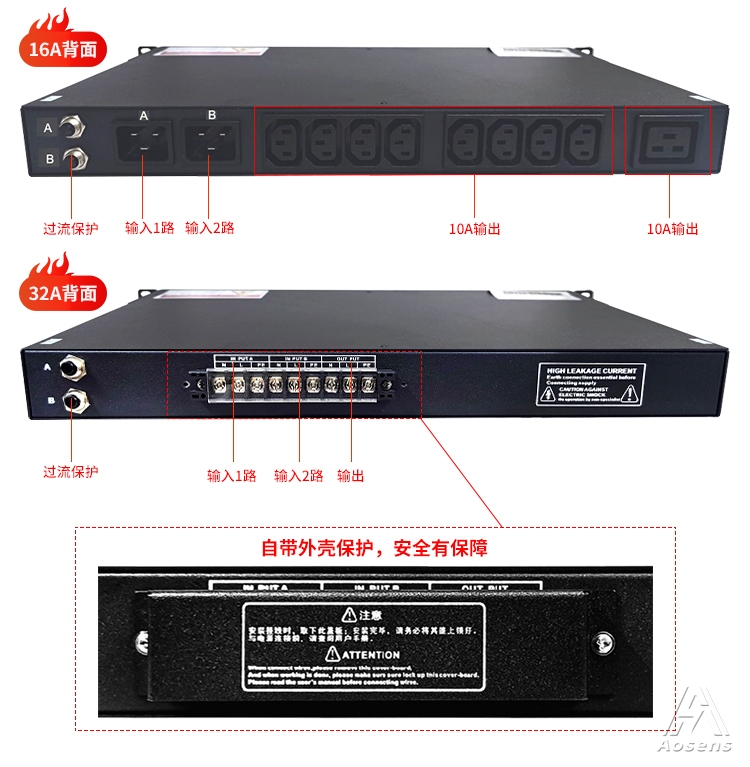

输出选择：①输入10A 输出7位10A国标插座
②输入16A输出8位10AC13+1位C19插座
③输入输出端子式（10-32A可选）
输出保护：过流保护、消切换短路保护
输出电压：AC 200V—240V±5V（可定制）
输出能力：110%
输出效率：≥98%
环境温度：0℃—40℃
环境湿度：0—90%（不凝露）
噪音：≤40db
机身尺寸：430*260*44mm （1U）
安装方式：19英寸机架式安装

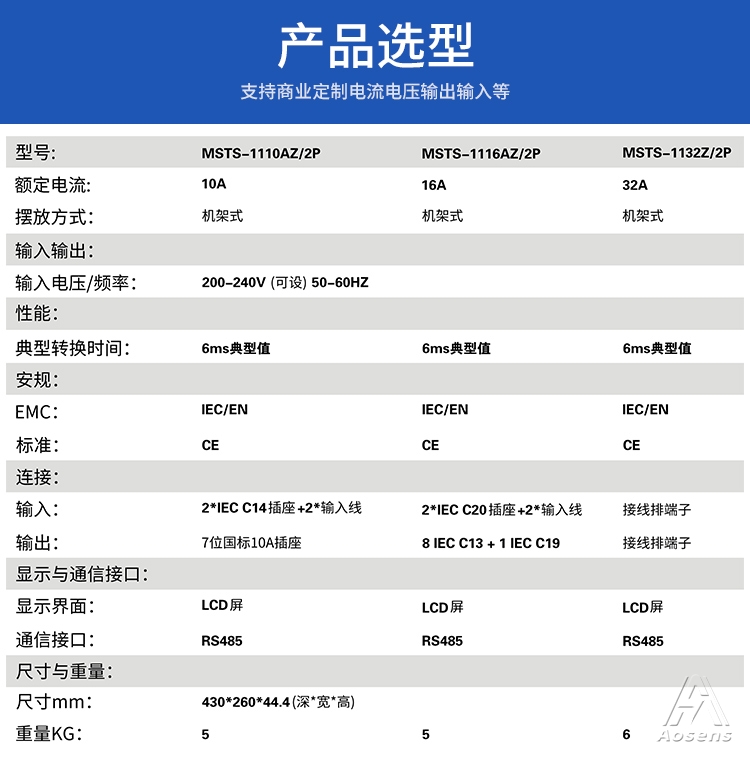

█ 产品选型：
编号 额定参数 规格 输入 输出 重量
1 10A 220V AC AS-MSTS-1110Z/1P C14插头（可拆线） 7位10A国标三孔插座 5KG
2 16A 220V AC AS-MSTS-1116Z/1P C20插头（可拆线） 8位10AC13+1位16AC19插座 5KG
3 32A 220V AC AS-MSTS-1132Z/1P 端子排 端子排 6KG
4 10A 220V AC AS-MSTS-1110Z/2P C14插头（可拆线） 7位10A国标三孔插座 5KG
5 16A 220V AC AS-MSTS-1116Z/2P C20插头（可拆线） 8位10AC13+1位16AC19插座 5.5KG
6 32A 220V AC AS-MSTS-1132Z/2P 端子排 端子排 6.5KG
█ 备注：
1、双电源切换器输出负载对感性负载不友好，不适用大功率压缩机、空调、电动机类产品，具体请咨询。
2、切换装置必须确保接地可靠，不能不接、悬空、虚接，否则会影响切换装置正常使用。
3、本产品免费质保一年，终身维护。
4、可按需设计定制生产特殊需求。
5、因技术需求可能变更以上参数，恕不另行通知。
