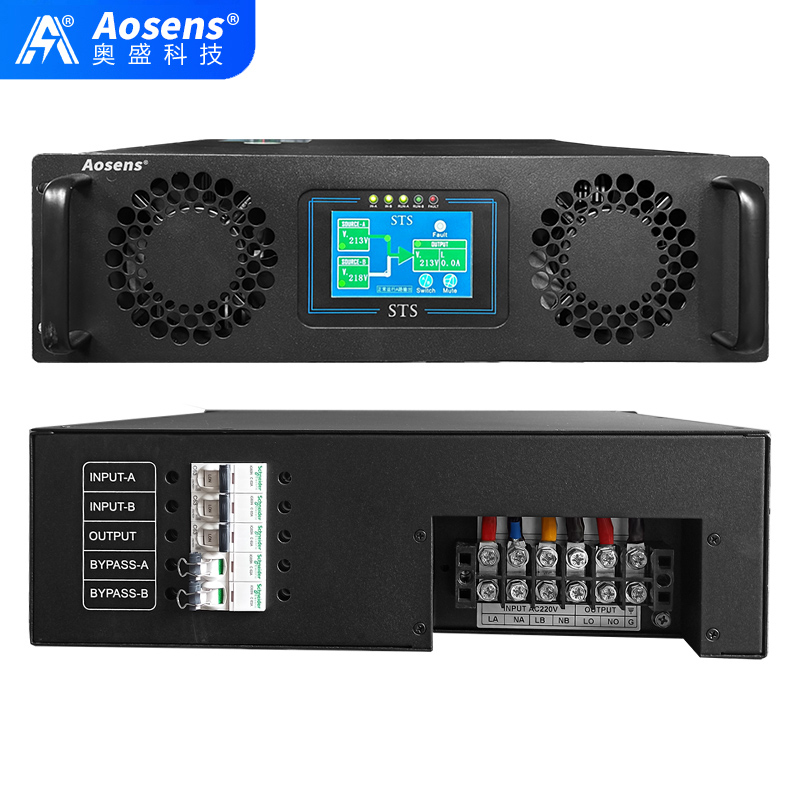

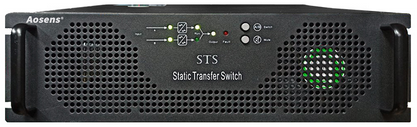

AS-STS 单相3U 63A 100A 125A160A 双电源静态切换器 端子输出

主切换器件为进口可控硅模组(SCR),实现毫秒级高速无触点切换。
典型切换时间≦5ms(毫秒)。
电源A、电源B均正常时,STS由电源A带载。B路可控硅模组处于待机状态。
电源A异常时,STS自动切换至电源B带载。
电源A恢复正常时,STS从电源B自动转换回电源A带载。即自动A路优先功能。
电源A、电源B均正常时,可通过面板转换换按钮手动转换AB路。
  • 型号:AS-STS
标签: STS

                                 3U 19机架式  63~125A 220

 【产品简介】

STS静态转换开关(Static Transfer Switch)为电源二选一自动转换系统。正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源。

STS静态转换开关采用可控硅模组(SCR)作为切换器件,可以实现不同输入电源之间的不电切换,为单电源负载提供双回路供电。



应用示意图

 主切换器件为进口可控硅模组SCR),实现毫秒级高速无触点切换

 全机PCB采用SMT贴片技术,三防保护。

 典型切换时间5ms(毫秒)

 电源A、电源B均正常时,STS由电源A带载。B路可控硅模组处于待机状态

 电源A异常时,STS自动切换至电源B带载

 电源A恢复正常时,STS从电源B自动转换回电源A带载。即自动A路优先功能

 电源A、电源B均正常时,可通过面板转换换按钮手动转换A\B路

 RS485通讯接口,干接点接口(选配)。

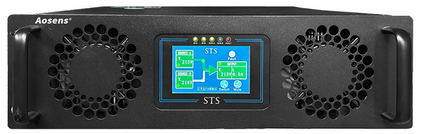

 彩色触摸屏LCD显示(选配)

型号:
1P切火线,2P切零火

AS-STS-1163/1P
AS-STS-1163/2P

AS-STS-11100/1P
AS-STS-11100/2P

AS-STS-11125/1P
AS-STS-11125/2P

额定电流:

63A

100A

125A

输入电压:

单相220V ±15% (其它规格可订做)

输出电压:

同输入

工作频率:

50Hz/60Hz

断电切换时间:

≤5ms;

切换方式:

自动/手动  先断后合

切换要求:

同步/非同步均可断电切换

输入方式:

端子排

输出方式:

端子排

通讯接口:

RS485 MODBUS-RTU+干接点(选配)

   示:

LED(标配) +LCD(选配)

负载峰值因数:

3:1

    率:

98%

冷却方式:

最高温升:

60 0C;

允许工作温度:

0-400C

相对湿度:

0-90 % (不凝露)

安装高度:

<1500 米海拔高度

尺寸(机架式):

445X440x132mm(3U)

重量:

13KG

14KG

15KG

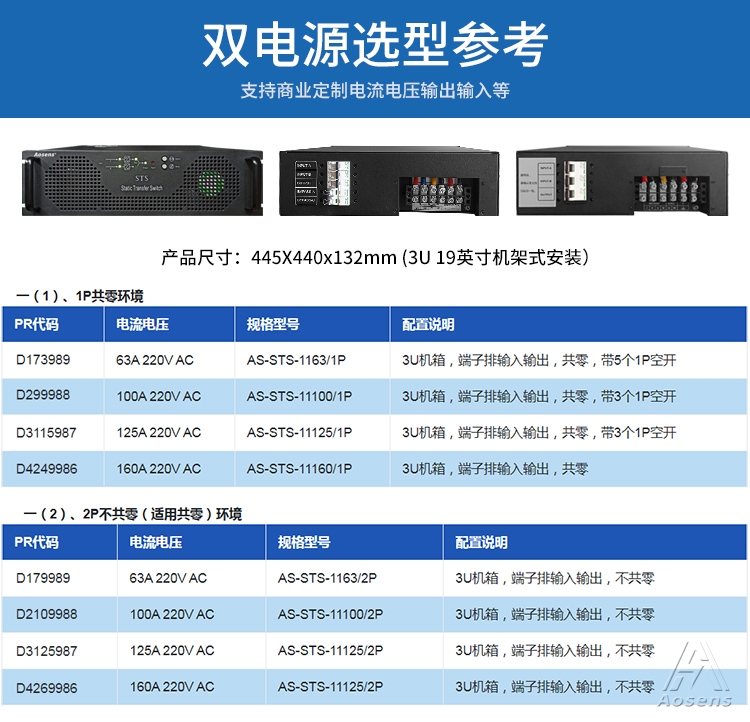

‌产品尺寸:445X440x132mm(3U 19英寸机架式安装)
‌一、标准款选型:

一(1)、1P共零环境
PR代码
电流电压
规格型号
配置说明
D173989 63A 220V AC
AS-STS-1163/1P 3U机箱,端子排输入输出,共零,带5个1P空开
D299988 100A 220V AC AS-STS-11100/1P 3U机箱,端子排输入输出,共零,带3个1P空开
D3115987 125A 220V AC AS-STS-11125/1P 3U机箱,端子排输入输出,共零,带3个1P空开
D4249986 160A 220V AC AS-STS-11160/1P 3U机箱,端子排输入输出,共零

一(2)、2P不共零(适用共零)环境

PR代码
电流电压
规格型号
配置说明
D179989 63A 220V AC AS-STS-1163/2P 3U机箱,端子排输入输出,不共零
D2109988 100A 220V AC AS-STS-11100/2P 3U机箱,端子排输入输出,不共零
D3125987 125A 220V AC AS-STS-11125/2P 3U机箱,端子排输入输出,不共零
D4269986 160A 220V AC AS-STS-11160/2P 3U机箱,端子排输入输出,不共零

二(1)、4.3英寸液晶屏款1P共零:
PR代码
电流电压
规格型号
配置说明
D181989 63A 220V AC
AS-STS-1163X/1P 3U机箱,4.3''LCD屏,端子排输入输出,共零,带5个1P空开
D2107988 100A 220V AC AS-STS-11100X/1P 3U机箱,4.3''LCD屏,端子排输入输出,共零,带3个1P空开
D3123987 125A 220V AC AS-STS-11125X/1P 3U机箱,4.3''LCD屏,端子排输入输出,共零,带3个1P空开

二(2)、4.3英寸液晶屏款2P不共零(适用共零):
PR代码
电流电压
规格型号
配置说明
D187989 63A 220V AC AS-STS-1163X/2P 3U机箱,4.3''LCD屏,端子排输入输出,不共零
D2117988 100A 220V AC AS-STS-11100X/2P 3U机箱,4.3''LCD屏,端子排输入输出,不共零
D3133987 125A 220V AC AS-STS-11125X/2P 3U机箱,4.3''LCD屏,端子排输入输出,不共零

输入输出端子排参考:

特别说明:上图仅供参考,比如端子排会根据电流大小、位置使用不同规格大小,会有技术调整,以最终生产实物为准。
